Valjaonica fotonaponske trake za zavarivanje

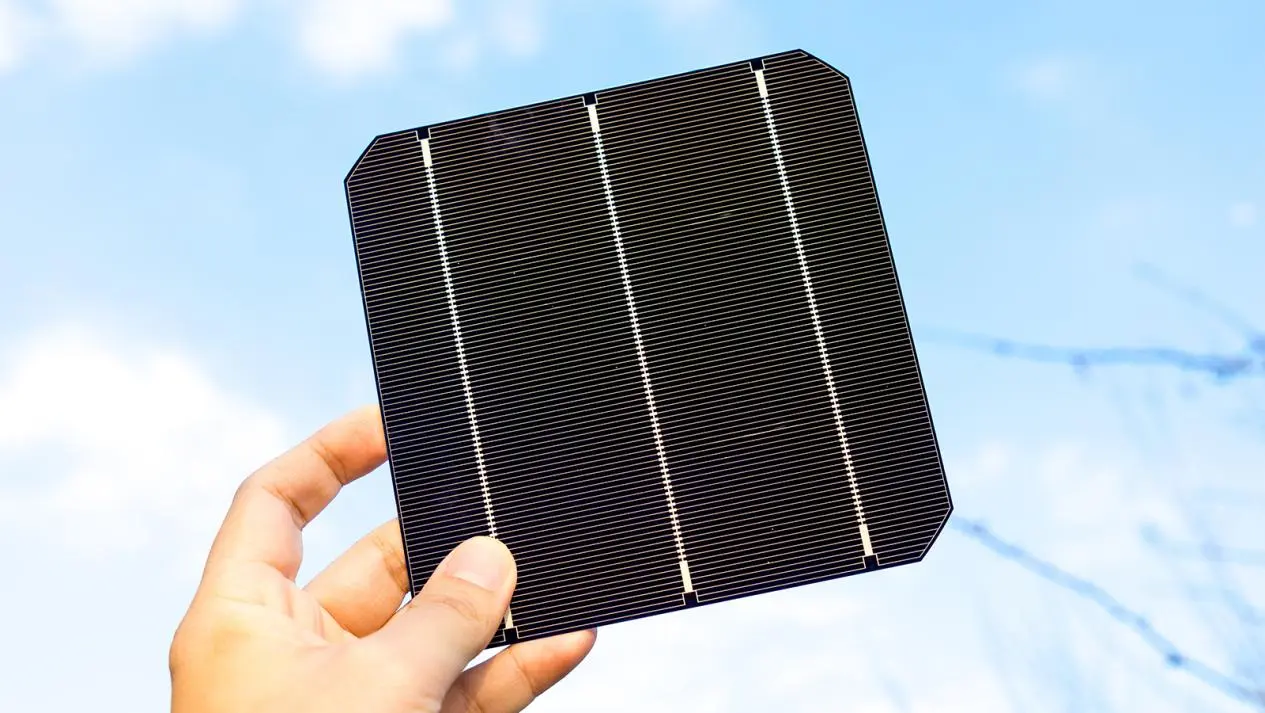

Kineska valjaonica za fotonaponske trake za zavarivanje koju proizvodi tvornica GRM Rolling Mill je poseban proizvod od ravne žice koji se koristi za spajanje solarnih ćelija u fotonaponskim modulima. Sastoji se od bakrene podloge i površinskog premaza. Bakreni supstrat obično je bakar bez kisika visoke čistoće ili T2 crveni bakar, s udjelom bakra ≥ 99,99% i vodljivošću ≥ 98%. Ima dobru vodljivost i određenu snagu, što može osigurati učinkovit prijenos struje.

Pošaljite upit

Opis proizvoda

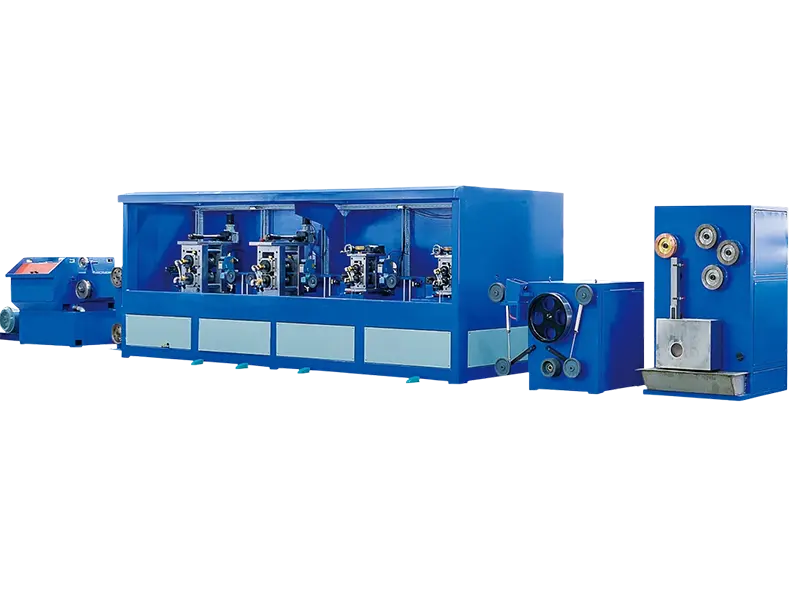

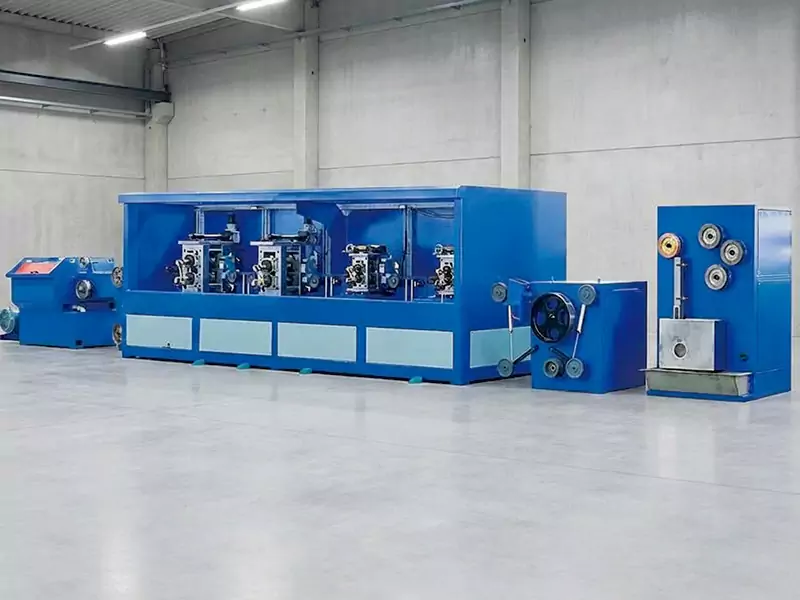

Izdržljiva fotonaponska valjaonica za zavarivanje traka od dobavljača GRM Rolling Mill integrirani stroj koji je neovisno razvila naša tvrtka vrhunska je inteligentna oprema posebno dizajnirana za fotonaponsku industriju. Integrira osnovne funkcionalne module kao što su potpuno automatski sustav za polaganje žice, višeprolazno precizno valjanje, inteligentna kontrola napetosti, kontinuirano žarenje i dvostruko namotavanje.

Kao vodeći u industriji brzi i precizni integrirani stroj za sabirnice, ova oprema može ostvariti integriranu proizvodnju cijelog procesa od bakrenih sirovina ¢3 mm do gotovih proizvoda (širina 3~8 mm, debljina 0,2~0,45 mm), s maksimalnom radnom brzinom od 250 m/min, savršeno zadovoljavajući stroge zahtjeve velike proizvodnje fotonaponskih modula za visoku učinkovitost, visoku preciznost i visoka stabilnost.

Tipični tijek procesa

1. Proces valjanja ravne žice (primjenjivo na integrirani stroj za fotonaponsko zavarivanje vrpca-konveksna vrpca)

Otplatna žica - višemodno izvlačenje žice - precizno kalandriranje - mrežna detekcija i kontrola - jednomodno izvlačenje - CNC skidanje izolacije - brzo kalajisanje - kontinuirano žarenje (zaštita dušikom) - namatanje uz konstantnu napetost

Tehnički parametri

Proizvodi PV vrpce	Parametar	Industrija Standard	Druga tvrtka	GRM
Standardno međusobno povezivanje PV Vrpca	Debljina premaza	±5 μm	25±5μm	25±3μm
	Debljina gotovog proizvoda	20,01 mm	20,015 mm	20,01 mm
	Širina gotovog proizvoda	±0,05 mm	±0,05 mm	±0,05 mm
	Vlačna čvrstoća	≥110Mpa	≥150Mpa	≥170Mpa
	Elongacija	≥15%	≥25%	≥25%
	Granica razvlačenja	≤70Mpa	≤70Mpa	62,68Mpa
	Srpast zavoj	≤5 mm/m	≤4mm/m	≤4mm/m
	Otpornost	0,30Ω* mm/m 0,30Ω*	0,02-0,023Ωmm/m 0,02-0,023Ω	0,0230 Ωmm/m 0,0230Ω
	Otpornost na starenje	-	-	DH2000

Tehničke prednosti

Visoka preciznost: tolerancija debljine ±0,01 mm, prilagođavanje strogim standardima fotonaponskih traka za zavarivanje

Visoka učinkovitost: 250 m/min brzo valjanje, visokokvalitetna fotonaponska valjaonica za zavarivanje trake

Prilagodba više materijala: kompatibilna s bakrom, aluminijskom legurom itd., snažna skalabilnost

Hrapavost površine Ra≤0,2μm (smanjuje rizik od pucanja baterije)

Tipične primjene:

• Fotonaponsko polje: masovna proizvodnja fotonaponskih vrpci za zavarivanje i sabirnica koje pomažu komponentama da učinkovito provode električnu energiju.

• Prilagođena obrada sabirnica posebnog oblika (trokutasti/trapezoidni presjek)

• Elektronička industrija: visokoprecizna obrada plosnate žice, pogodna za transformatore, induktore i druge komponente

Prilagođeni dizajn i usluga nakon prodaje

• Prilagođena usluga: parametri kao što su broj prolaza, materijal kalupa i brzina izvlačenja mogu se prilagoditi prema specifičnim potrebama kupaca.

• Nadogradnja opreme: podržava dodavanje prolaznih modula u kasnijoj fazi kako bi se zadovoljile potrebe proširenja kapaciteta ili nadogradnje procesa.

• Troškovi održavanja: Što je više prolaza, to su veći kalupi i troškovi održavanja, ali je učinkovitost pojedinačne obrade značajno poboljšana. Preporuča se napraviti razuman izbor na temelju opsega proizvodnje.

Dobrodošli da nas kontaktirate i saznate više o fotonaponskoj valjaonici trake za zavarivanje!
