Solarni PV ribon stroj

Rješenja za proizvodnju solarne PV trake i MBB žice

GRM nudi cjelovita proizvodna rješenja zaProizvodnja PV interkonektorske vrpce, PV sabirničke vrpce i MBB okrugle žice. Naš portfelj opreme obuhvaća sustave preciznog valjanja, žarenja, kalajisanja, površinske obrade i automatskog namotavanja, podržavajući proizvodnju vodiča visokih performansi za moderne fotonaponske module.

Dizajnirana za stabilnu kvalitetu, preciznu kontrolu dimenzija i pouzdan dugotrajni rad, GRM rješenja pomažu proizvođačima zadovoljiti sve veću potražnju za visokoučinkovitim tehnologijama međusobnog povezivanja solarnih ćelija.

Cjelovita rješenja opreme za solarne vodiče

PV Interconnect Ribbon

PV sabirnica

MBB okrugla žica

Interconnect vrpcaprenosi struju između solarnih ćelija,vrpca sabirniceprikuplja i isporučuje struju u razvodnu kutiju, dokMBB okrugla žicaomogućuje veću učinkovitost modula smanjenjem gubitaka sjenčanja.

Ovi vodiči igraju ključnu ulogu u izlaznoj snazi, pouzdanosti i dugoročnom radu modula.

Kako se proizvode solarni vodiči

GRM nudi cjelovita proizvodna rješenja za proizvodnju solarnih vodiča. GRM oprema pokriva kompletan radni tijek proizvodnje od preciznog valjanja i žarenja do kalajisanja i pripreme bakrenog materijala na namotavanje do gotovih PV vrpci i proizvoda od MBB žice.

Integrirani proizvodni proces osigurava točnost dimenzija, stabilnu kvalitetu premaza i visoku učinkovitost proizvodnje.

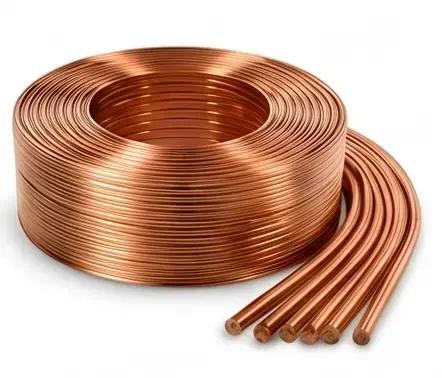

Sirovi bakreni materijal

Bakrena šipka visoke čistoće kao sirovina

Bakrena šipka

Bakrena žica

→

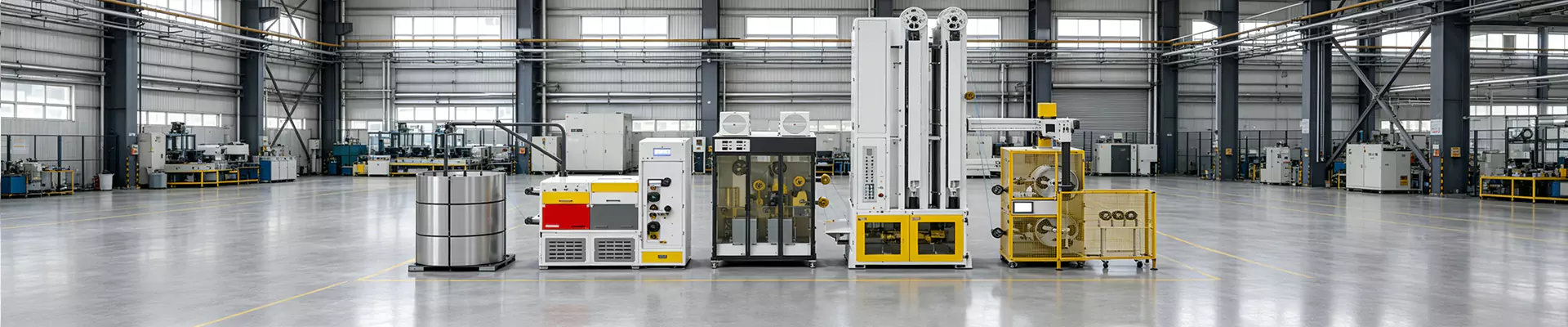

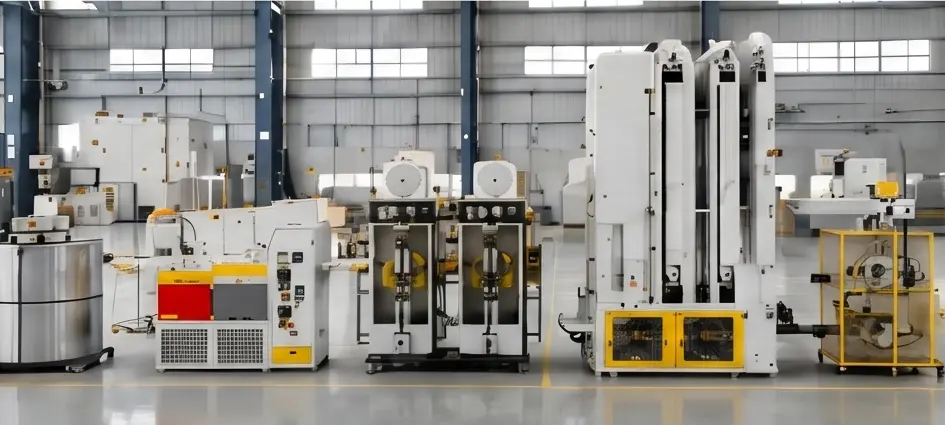

GRM proizvodna oprema

Kompletna proizvodna linija za precizno oblikovanje, žarenje i namatanje

Kotrljanje
Mlin

Žarenje
Peć

Površinski
Liječenje

Spooliranje
sustav

Električni
Kontrolirati

→

Solarni vodiči

Visoko precizna PV vrpca i MBB okrugla žica

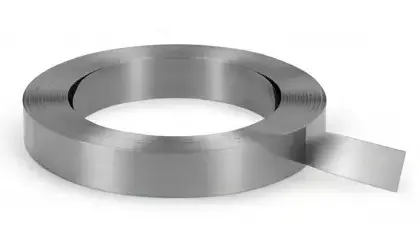

PV vrpca

(Interconnect Ribbon / Sabirnička traka)

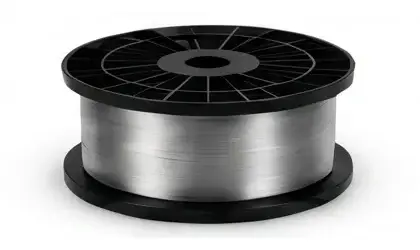

MBB okrugla žica

(φ0,20-0,25 mm)

→

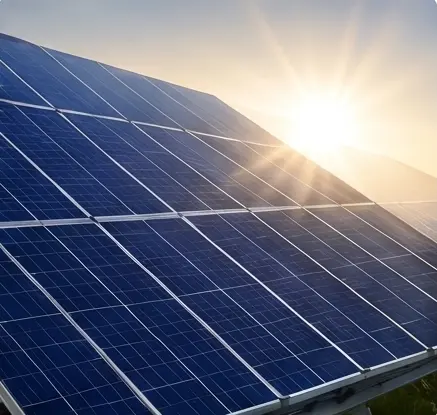

Solarni modul

Koristi se u visokoučinkovitim solarnim modulima

TOPCon
Moduli

HJT
Moduli

Usporedba proizvoda.

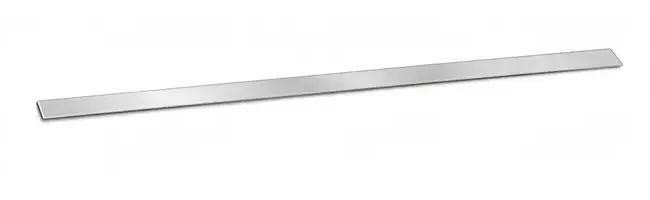

PV Interconnect Ribbon

(Vrpca s jezičcima)

Funkcija

Ćelijska veza

Širina

0,3 – 1,6 mm

Debljina

0,10 – 0,25 mm

Primjena

Nizanje ćelija

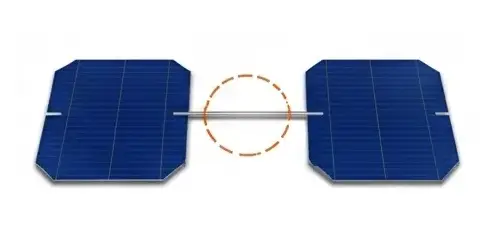

Povezuje susjedne ćelije preko niza modula.

Ključna prednost

Pouzdana veza između ćelija s visokom mogućnošću lemljenja i izvrsnom vodljivošću.

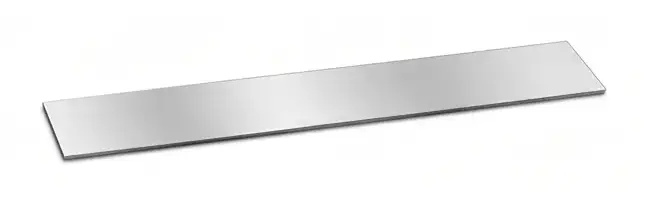

Vrpca PV sabirnice

(žica autobusa)

Funkcija

Tekuća zbirka

Širina

3,0 – 8,0 mm

Debljina

0,20 – 0,50 mm

Primjena

Izlaz modula

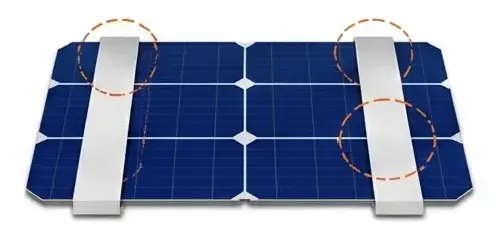

Busbar ribbon current collection diagram

Prikuplja struju iz međusobno povezanih ćelija i prenosi u razvodnu kutiju.

Ključna prednost

Mali otpor i velika nosivost struje za maksimalnu izlaznu snagu.

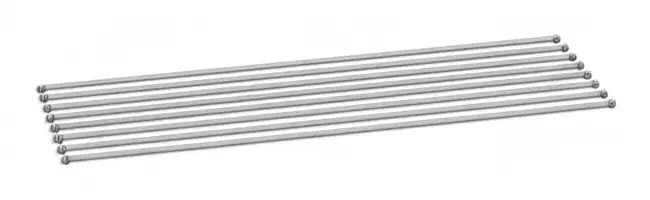

PV MBB okrugla žica

Funkcija

Povezivanje s više sabirnica

Promjer

φ0,20 – 0,26 mm

Debljina

–

Primjena

Moduli visoke učinkovitosti

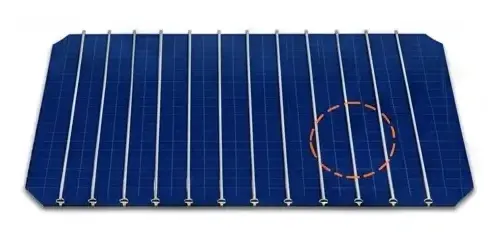

MBB round wire soldering on cell surface

Lemljen na površini ćelije kako bi se smanjilo sjenčanje i poboljšala učinkovitost.

Ključna prednost

Smanjeni gubitak sjenčanja i bolja iskoristivost svjetla za veću učinkovitost modula.

Značajka	Vrpca PV međusobnog povezivanja (traka s jezičcima)	Vrpca PV sabirnice (žica sabirnice)	PV MBB okrugla žica
Funkcija	Ćelijska veza	Tekuća zbirka	Povezivanje s više sabirnica
Širina	0,3-1,6 mm	3,0-8,0 mm	-
Debljina	0,1 -0,25 mm	0,20 -0,50 mm	-
Promjer	-	-	φ0,20-0,26 mm
Primjena	Nizanje ćelija	Izlaz modula	Moduli visoke učinkovitosti

PV vrpca i MBB okrugla žica naširoko se koriste u proizvodnji fotonaponskih modula visoke učinkovitosti. S brzim usvajanjem tehnologija TOPCon, HJT i BC ćelija, proizvođači zahtijevaju vodiče s većom preciznošću, boljom mogućnošću lemljenja i poboljšanim električnim performansama.

GRM oprema podržava proizvodnju solarnih vodiča koji se koriste u:

TOPCon moduli

HJT moduli

BC moduli

Konvencionalni moduli od kristalnog silicija

Utility-Scale solarni energetski sustavi

Projekti distribuirane solarne energije

Vjeruju mu čelnici industrije

GRM oprema isporučena je vodećim proizvođačima PV vrpci i solarnih vodiča u Kini i prekomorskim tržištima. Kroz godine suradnje s industrijskim partnerima, GRM je stekao veliko iskustvo u valjanju vodiča, žarenju, pokositrenju i optimizaciji procesa.

Naša rješenja za solarne fotonaponske vrpce podržavaju proizvođače koji proizvode vodiče za visokoučinkovite solarne module i pomažu kupcima da poboljšaju produktivnost, dosljednost proizvoda i dugoročnu operativnu pouzdanost.

Započnite svoj projekt solarne PV proizvodnje

Bilo da ulazite u industriju fotonaponskih vodiča ili širite svoje proizvodne kapacitete, GRM pruža cjelovita rješenja za opremu, stručnost u procesu i dugoročnu tehničku podršku.

Kontaktirajte GRM zaprilagođenoRješenje za proizvodnju PV trake ili MBB žice.

Zašto odabrati GRM?

Usmjeren na isporuku napredne opreme i pouzdanih rješenja za proizvodnju PV vrpci i MBB žice.

20+

Godine

Iskustvo preciznog valjanja

Opsežna stručnost u opremi za precizno valjanje, premazivanje i proizvodnju vodiča.

10+

Patenti

Patentirana tehnologija

Višestruke patentirane tehnologije za precizno valjanje, kontrolu napetosti i procese površinske obrade.

100+

Instalirane linije

Reference industrije

Vjeruju vodeći proizvođači PV vrpci i solarnih vodiča diljem svijeta.

24/7

Tehnička podrška

Usluga životnog ciklusa

Sveobuhvatna podrška od instalacije i puštanja u pogon do nadogradnje i optimizacije.

Često postavljana pitanja

1. Što je PV ribon?

PV vrpca je plosnati bakreni vodič obložen lemom i koristi se za spajanje solarnih ćelija unutar fotonaponskih modula.

2. Koja je razlika između vrpce za međusobno povezivanje i vrpce sabirnice?

Interkonekcijska vrpca povezuje solarne ćelije, dok sabirnička vrpca skuplja i prenosi električnu struju do razvodne kutije.

3. Što je MBB okrugla žica?

Okrugla žica MBB koristi se u solarnim modulima s više sabirnica kako bi se smanjili gubici zasjenjenja i poboljšala učinkovitost modula.

4.Koja je oprema potrebna za proizvodnju PV vrpce?

Kompletna proizvodna linija fotonaponske vrpce obično uključuje sustave valjanja, žarenja, kalajisanja, kontrole napetosti i namotavanja.

5. Može li jedna proizvodna linija proizvesti različite veličine vrpci?

Da. GRM sustavi mogu se konfigurirati za fleksibilnu proizvodnju i brzu promjenu proizvoda.

View as

Linija za proizvodnju vrpci PV sabirnica

GRM PV linija za proizvodnju vrpci sabirnica dizajnirana je za kontinuiranu preradu TU1 okrugle bakrene žice bez kisika u visoko preciznu ravnu vodljivu vrpcu obloženu kositrom. Linija je prikladna za proizvodnju fotonaponske vrpce za međusobno povezivanje, vrpce sabirnice i reflektirajuće vrpce sabirnice.
Kompletna linija integrira izvlačenje žice, precizno valjanje, kontinuirano žarenje, obradu fluksom, nanošenje vrućim kositrom i automatsko namatanje. Proizvođačima PV vrpci pomaže u kontroli točnosti širine i debljine, kvalitete premaza kositra, ravnosti trake i konzistencije namotaja.
Linija za proizvodnju vrpci sabirnica GRM dugačka je približno 26 m i široka 3 m, ukupne težine linije oko 14 tona. Projektirana brzina može doseći do 150 m/min, ovisno o veličini bakrene žice, dimenzijama gotove vrpce, brzini kalajisanja i načinu namotavanja. U tipičnim uvjetima proizvodnje, mjesečna proizvodnja može doseći približno 60-80 tona.

Čitaj više Pošaljite upit

Novi solarni PV stroj s okruglom žicom

GRM New Solar PV Round Wire Machine dizajniran je za proizvodnju vrpci za međusobno povezivanje, osnovnog vodljivog materijala koji se koristi u fotonaponskim modulima.
Linija integrira precizno izvlačenje, kalajisanje, kontrolu napetosti i inteligentno namatanje za podršku stabilne geometrije vrpce, jednolike debljine premaza i dosljednih mehaničkih svojstava. Ove mogućnosti procesa pomažu proizvođačima PV-a poboljšati kvalitetu međusobnog povezivanja ćelija, pouzdanost modula i dugoročnu dosljednost proizvodnje.

Čitaj više Pošaljite upit
