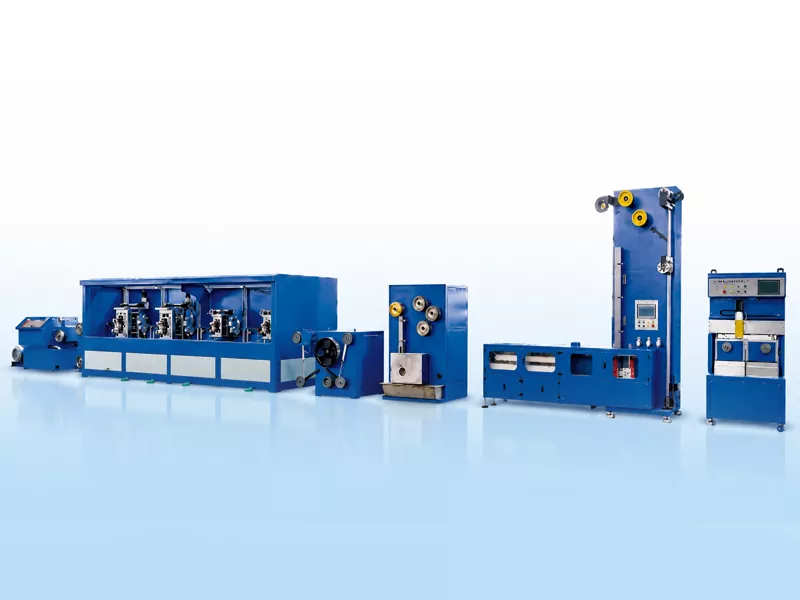

Linija za proizvodnju vrpci PV sabirnica

GRM PV linija za proizvodnju vrpci sabirnica dizajnirana je za kontinuiranu preradu TU1 okrugle bakrene žice bez kisika u visoko preciznu ravnu vodljivu vrpcu obloženu kositrom. Linija je prikladna za proizvodnju fotonaponske vrpce za međusobno povezivanje, vrpce sabirnice i reflektirajuće vrpce sabirnice.
Kompletna linija integrira izvlačenje žice, precizno valjanje, kontinuirano žarenje, obradu fluksom, nanošenje vrućim kositrom i automatsko namatanje. Proizvođačima PV vrpci pomaže u kontroli točnosti širine i debljine, kvalitete premaza kositra, ravnosti trake i konzistencije namotaja.
Linija za proizvodnju vrpci sabirnica GRM dugačka je približno 26 m i široka 3 m, ukupne težine linije oko 14 tona. Projektirana brzina može doseći do 150 m/min, ovisno o veličini bakrene žice, dimenzijama gotove vrpce, brzini kalajisanja i načinu namotavanja. U tipičnim uvjetima proizvodnje, mjesečna proizvodnja može doseći približno 60-80 tona.

Pošaljite upit

Opis proizvoda

Od bakrene žice do gotove vrpce sabirnice

Linija za proizvodnju vrpci PV sabirnica uglavnom koristi bakrenu žicu kao sirovinu. Žica se prvo izvlači do potrebnog promjera za valjanje, a zatim se oblikuje u ravnu vrpcu preciznim valjanjem na više postolja. Nakon valjanja, bakrena traka prolazi kroz kontinuirano žarenje kako bi se prilagodila njezina mehanička svojstva, nakon čega slijedi obrada fluksom i prevlačenje vrućim kositrom. Konačno, gotova vrpca se namotava automatskim sustavom za namotavanje na namotaje ili namotaje za palačinke.

Stroj za crtanje

Bakrena žica se provlači kroz kalupe do promjera 2,6-3,0 mm, spremna za valjanje.

4 Stalak za role

Okrugla bakrena žica smotana je u ravnu vrpcu, s kontroliranom preciznošću širine i debljine.

Žarenje

Za poboljšanje mehaničkih svojstava bakrene vrpce koristi se žarenje u kratkom spoju sa zaštitom od inertnog plina i hlađenjem cirkulirajućom vodom.

Kositreni premaz

Koristi se vrući premaz kositrom. Zračni noževi kontroliraju debljinu sloja kositra, a ventilatori za hlađenje pomažu stabilizirati kvalitetu površine. Debljina jednostrane prevlake kositra: 0,01-0,025 mm.

Automatska izmjena zavojnice

Dodatne funkcije uključuju servo pomicanje, automatsku promjenu kalema, automatsko rezanje i automatsko lijepljenje trake.

Precizno preuzimanje

Namatanje kalema: do 30 kg.

Namatanje palačinki u kolut: po izboru 1-2 kg.

Istraživanje i razvoj i patenti

Od 2015. GRM je nastavio razvijati proizvodnu opremu za fotonaponsku interkonekcijsku vrpcu i vrpcu sabirnice. Tvrtka je dobila više tehničkih patenata koji se odnose na precizno valjanje, integraciju proizvodne linije i procese proizvodnje PV vrpci.

GRM patentirane tehnologije za opremu za proizvodnju PV vrpci

Ključne značajke

Kontinuirana proizvodnja od ulaza bakrene žice do izlaza gotove vrpce presvučene kositrom.
Poboljšana konzistencija dimenzija, ujednačenost premaza i kvaliteta namatanja.
Koordinacija napetosti i automatsko preuzimanje pomažu u smanjenju prekida proizvodnje i ručne intervencije.
Podržava proizvodnju standardne vrpce sabirnice i reflektirajuće vrpce sabirnice za različite materijalne zahtjeve PV modula.
Proizvođačima PV vrpci pruža integrirano proizvodno rješenje usmjereno na kontrolu procesa, dosljednost proizvoda i učinkovitost proizvodnje.

Često postavljana pitanja

1.Koji je raspon veličina gotovog proizvoda?

Gotova širina: 3-8 mm.

Gotova debljina: 0,2-0,4 mm.

2.Koji su rasponi tolerancije i mehaničkih svojstava?

Tolerancija širine: ±0,085 mm.

Tolerancija debljine: ±0,01 mm.

Vlačna čvrstoća: ≥260 MPa.

Granica razvlačenja: 90-130 MPa.

3.Koja se metoda oblaganja kositrom koristi?

Linija koristi vrući kositreni premaz, s punim pokrivanjem oko vrpce, uključujući oba bočna ruba.

4.Kako se mjeri širina i debljina proizvoda?

Četvrto postolje valjaonice s četiri postolja opremljeno je s dva laserska mjerna sustava, jednim za mjerenje širine i jednim za mjerenje debljine. Mjerni podaci mogu se prikazati na HMI-u.

5.Koji se materijali mogu obrađivati?

Linija za proizvodnju vrpci PV sabirnica uglavnom je dizajnirana za TU1 bakrenu žicu bez kisika. Prilagođene konfiguracije mogu se osigurati u skladu s različitim legurama bakra, dimenzijama proizvoda i posebnim zahtjevima za vrpce.
