CTC kontinuirano transponirani vodič

GRM Rolling Mill CTC Continuously Transponed Conductor Line može se pohvaliti stabilnim radom i visokom preciznošću, podržava prilagodbu brzine i prilagođene konfiguracije, te je široko primjenjiv za preciznu proizvodnju žice u transformatorima, novim energetskim vozilima, kućanskim uređajima, medicinskim i zrakoplovnim električnim poljima. Kontaktirajte nas!

Pošaljite upit

Opis proizvoda

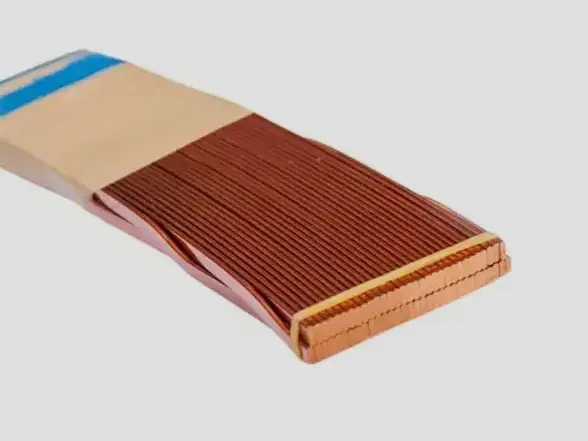

GRM Rolling Mill's CTC Continuously Transponed Conductor Line kontinuirano transponira od 5 do 47 žica premazivanjem hladno obrađenih ravnih bakrenih žica bez kisika izolacijskim lakom i omatanjem izolacijskim papirom i drugim izolacijskim materijalima. Vodiči se zatim spajaju u kompaktan i uredno raspoređen snop vodiča pravokutnog presjeka.

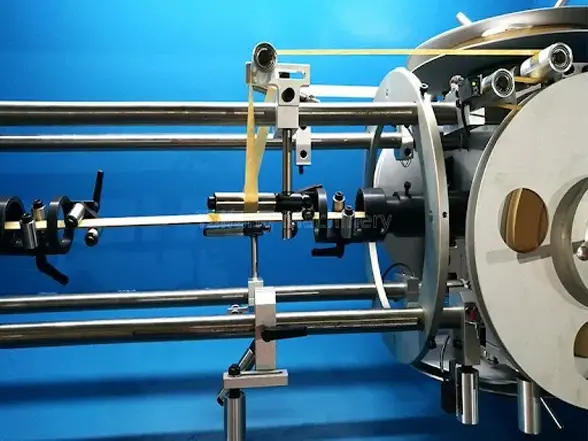

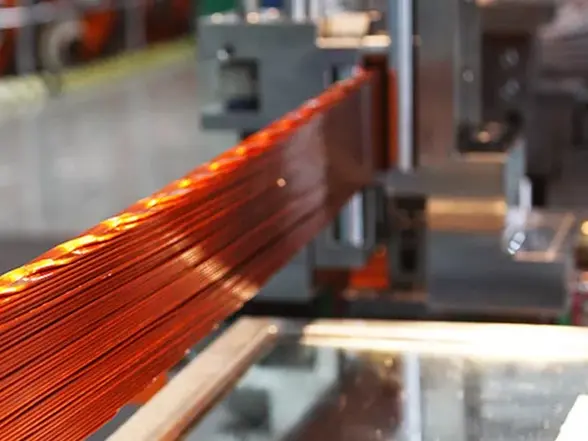

CTC Continuously Transposed Conductor Line

CTC Continuously Transposed Conductor Line for EV components

CTC Continuously Transposed Conductor Line for Household appliances

CTC Continuously Transposed Conductor Line for Medical devices

CTC Continuously Transposed Conductor Line for Aerospace electrical assemblies

Industrije primjene

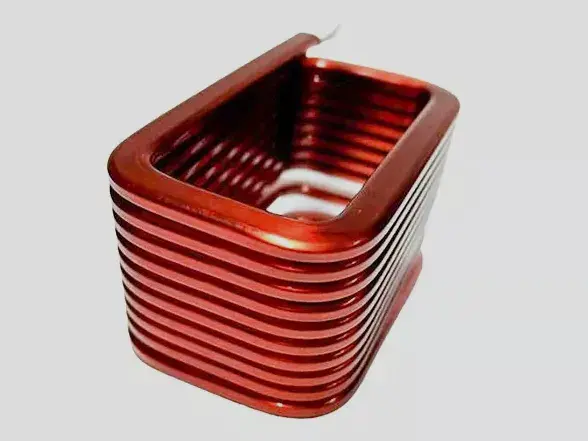

1. namoti transformatora

2. EV komponente

3. Kućanski aparati

4. Medicinski uređaji

5. Zrakoplovni električni sklopovi

Glavni tok procesa

Isplata→Paralelno vođenje→Precizna transpozicija→Omatanje izolacije (opcionalno)→Preuzimanje

Tehničke specifikacije

Parametri jednog vodiča	Min	Maks
Debljina	1,15 mm	3,15 mm
Širina	3,0 mm	12,5 mm
Omjer širine/debljine	3:1	8:1
Debljina cakline	0,08 mm	0,18 mm

Parametri CTC vodiča	Min	Maks
Brzina proizvodnje	1 m/min	15 m/min
Broj vodiča	5 (neparan)	47 (neparan)
Visina (mm)	5.0	80.0
Širina (mm)	6.0	26.0
Korak transpozicije (mm)	20	280
Omjer visine i širine	1:3	8:1
Brzina guranja transpozicije	colspan=“2”	150 puta/min

Ključne značajke

1. Precizni sustav transpozicije za stabilno poravnanje vodiča

2. CTC Continuously Transponed Conductor Line može biti kompatibilan s ravnim bakrenim vodičima obloženim emajlom

3. Dodatna jedinica za omatanje izolacijskog papira

4. Servo-kontrolirani sustav zatezanja i namotavanja

Tehničke prednosti

Proizvodni pogon GRM-a opremljen je mrežnim sustavima za premazivanje i inspekciju koji mogu obraditi specijalne magnetne žice s višeslojnim premazima emajla. Obrada svježeg premaza unutar istog pogona poboljšava performanse električnog otpora i poboljšava kvalitetu površine vodiča. Kontinuirani online nadzor dodatno osigurava dosljednost dimenzija i dugoročnu radnu stabilnost.

FAQ

1. Što je CTC vodič?

CTC (Continuously Transposed Conductor) je pravokutni snop vodiča izrađen kontinuiranim premještanjem više izoliranih ravnih vodiča kako bi se smanjili gubici vrtložnih struja u transformatorima.

2. Koje materijale linija može obraditi?

Linija je uglavnom dizajnirana za ravne bakrene vodiče bez kisika obložene emajlom i srodne materijale za magnetne žice.

3. Može li se stroj prilagoditi?

Da. GRM pruža prilagođene konfiguracije prema dimenzijama vodiča, brzini proizvodnje, strukturi izolacije i rasporedu postrojenja.

Jeste li spremni unaprijediti svoju proizvodnju magnetne žice?

Obratite se GRM-u za prilagođena rješenja za proizvodnju CTC vodiča skrojena za preciznu obradu ravne žice, primjene transformatora i naprednu proizvodnju magnetne žice.
