Integrirana linija za crtanje i valjanje za preciznu bakrenu ravnu žicu

GRM-ova integrirana linija za izvlačenje i valjanje precizne bakrene ravne žice je prilagođeno rješenje za proizvodnju bakrene ravne žice koje integrira izvlačenje žice, precizno valjanje, online mjerenje i automatsko namatanje u jednom kontinuiranom procesu. Dizajnirana za proizvodnju transformatorskih vodiča, CTC vodiča, lakirane pravokutne žice i proizvodnje plosnate žice za EV motore, linija postiže brzine do 400 m/min. Ovaj integrirani sustav poboljšava učinkovitost i smanjuje rukovanje materijalom.

Pošaljite upit

Ocjena: 5.0

(Broj ocjena: 1)

Opis proizvoda

GRM integrirana linija za crtanje i valjanje kombinira izvlačenje žice, precizno valjanje, online mjerenje i automatsko preuzimanje u jedan kontinuirani proizvodni proces. Sustav je dizajniran za proizvodnju bakrene ravne žice visoke preciznosti koja se koristi u magnetnoj žici, transformatorskim vodičima, CTC vodičima i primjenama EV motora.

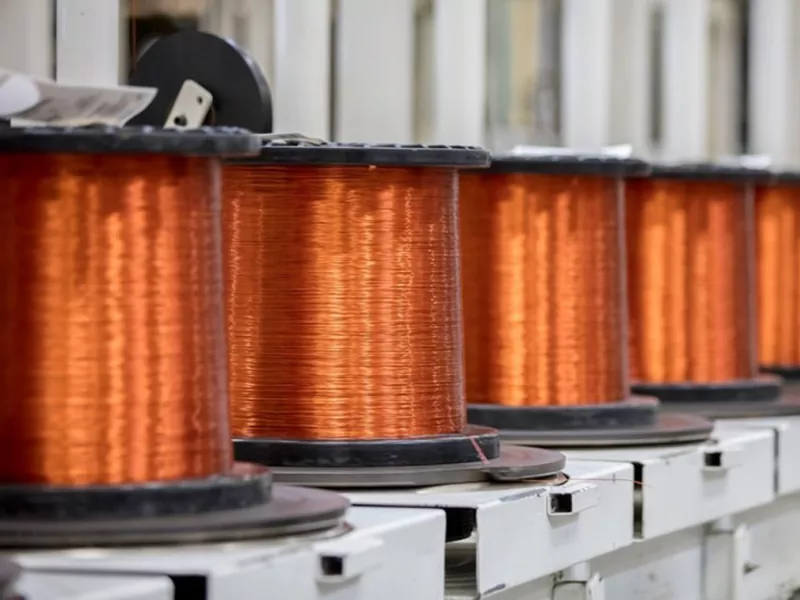

Precision copper flat wire produced on GRM integrated drawing and rolling line

GRM integrirana linija za proizvodnju ravne žice dizajnirana je za kontinuiranoobrada bakrene žice u precizne ravne vodičeuz strogu toleranciju dimenzija i izvrsnu kvalitetu površine.

Integracijom procesa izvlačenja i valjanja u jedan proizvodni sustav, linija značajno poboljšava učinkovitost proizvodnje uz smanjenje ručnog rukovanja i održavanje stabilne konzistencije proizvoda tijekom dugih proizvodnih ciklusa.

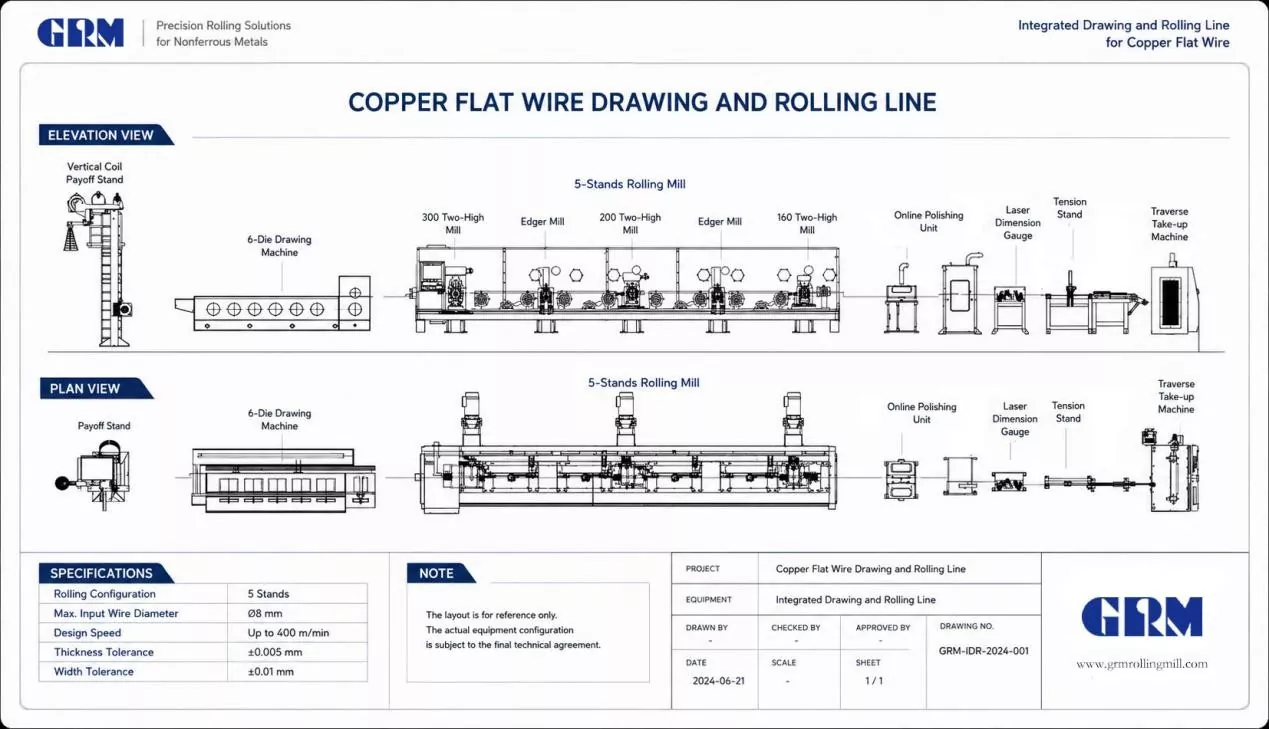

Integrated copper flat wire drawing and rolling line production process

Fleksibilan i učinkovit dizajn

Isplatno postolje za okomitu zavojnicu: 1 set

DLF6D/500 Stroj za crtanje sa šest matrica: 1 set

Precizna valjaonica s dva valjka: 3 kompleta

Bočna valjaonica: 2 kompleta

Online uređaj za poliranje i skupljanje prašine: 1 set

Online uređaj za mjerenje debljine i širine: 1 set

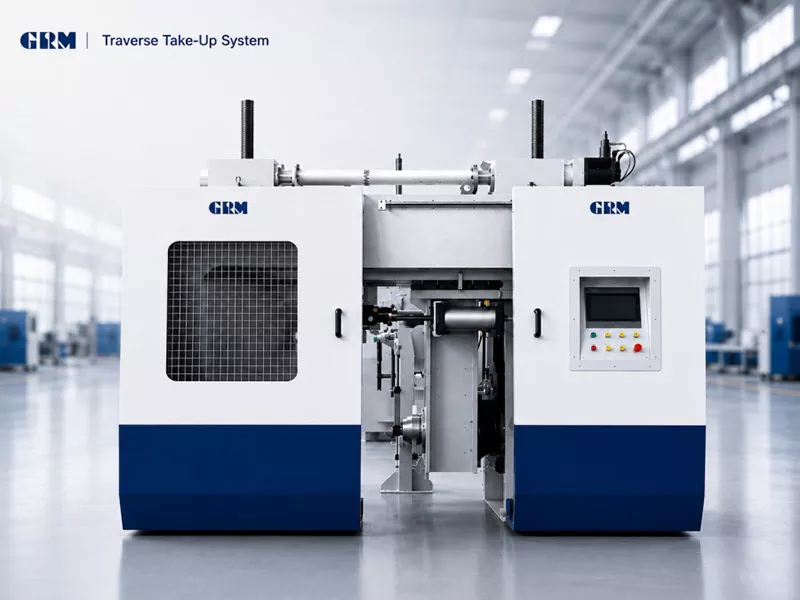

Stroj za poprečno namatanje: 1 set

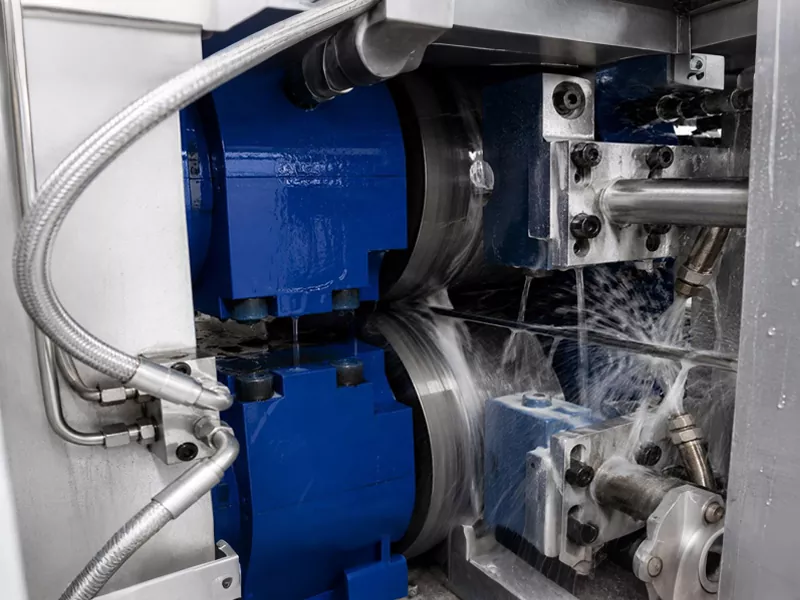

Two-roll precision rolling mill on copper flat wire production line

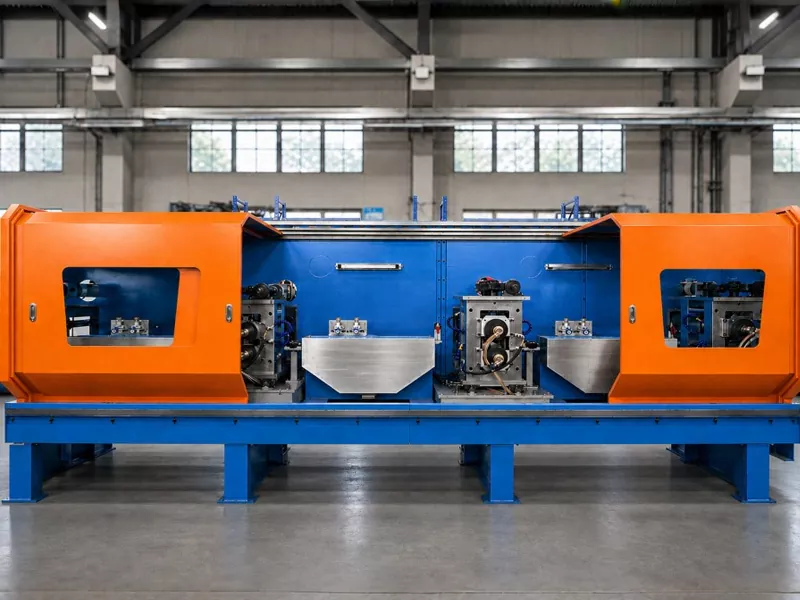

Side rolling mill for copper flat wire width control

Online thickness and width measuring device for copper flat wire

Kompletna linija za proizvodnju bakrene žice

Integrirana linija za izvlačenje i valjanje precizne bakrene ravne žice dizajnirana je za zahtjevnu visokodimenzionalnu preciznost u proizvodnji električnih vodiča. S maksimalnom brzinom od 400 m/min, pogodan je za veliku kontinuiranu proizvodnju bakrene ravne žice.

U usporedbi s konvencionalnim samostalnim procesima valjanja, integrirana linija eliminira posredno rukovanje materijalom i osigurava vrhunsku dosljednost dimenzija tijekom cijele proizvodne serije.

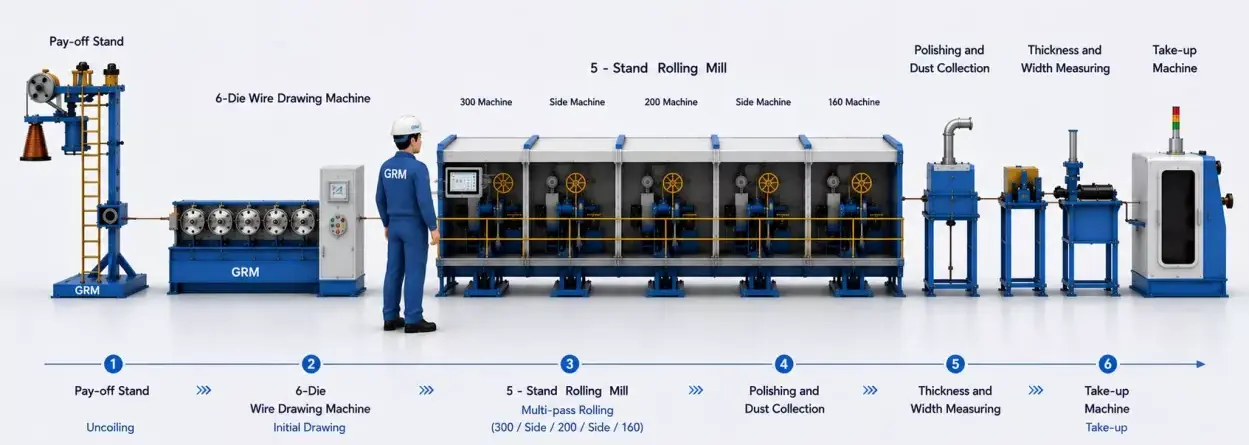

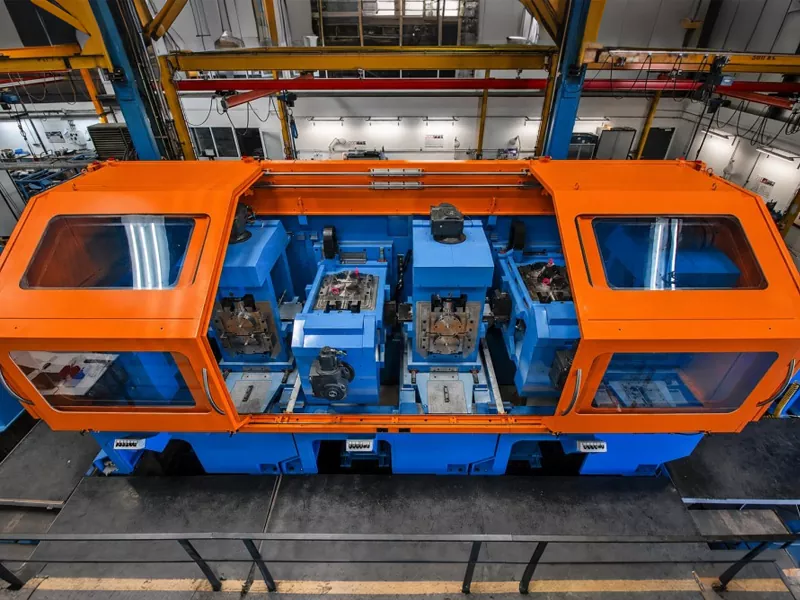

GRM integrated copper flat wire production line with 5-stand rolling mill

* Proces proizvodne linije može se prilagoditi prema dimenzijama proizvoda kupca

TEHNIČKE SPECIFIKACIJE

Konfiguracija valjaonice s 5 postolja		GRM
Prvi dvovisoki mlin	Ø mm	300
Prvi Edger mil	Ø mm	155
Drugi dvovisoki mlin	Ø mm	200
Drugi Edger mil	Ø mm	155
Treći dvovisoki mlin	Ø mm	160
Brzina dizajna	m/min	400
Maksimalna Intel žica	Ø mm	8
Gotove tolerancije	mm	debljina：±0,005 širina：±0.01
Tipičan raspon veličina gotove ravne žice	mm	debljina：2.0-12 širina：0,5-4,0

Tipične primjene

Emajlirana pravokutna magnetna žica

CTC kontinuirano transponirani vodič

EV motor ukosnica dirigent

Proizvodnja ravne žice za EV motor

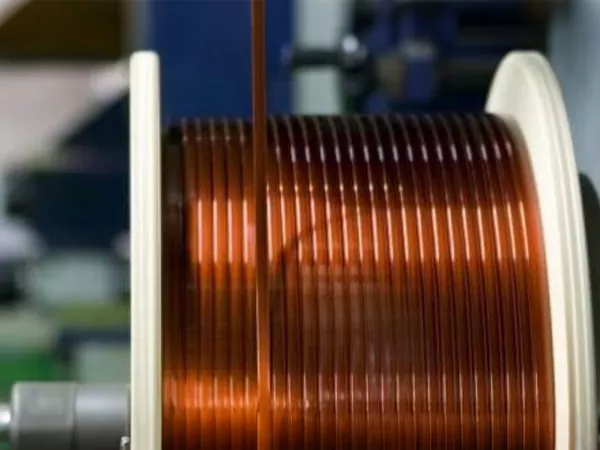

Enameled rectangular magnet wire produced on GRM line

CTC continuously transposed conductor production

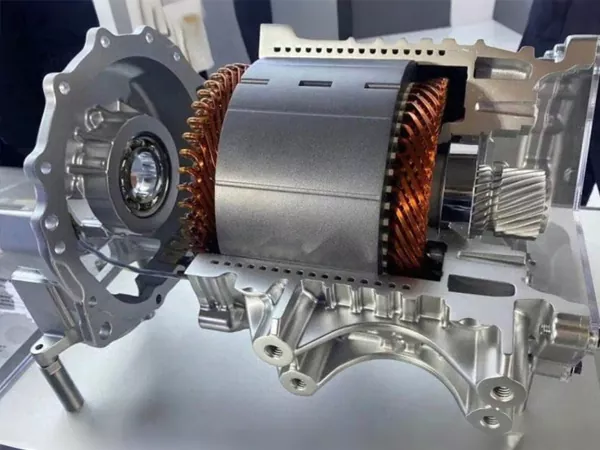

EV motor hairpin conductor flat wire production

FAQ

1. Može li ova proizvodna linija proizvoditi bakrenu ravnu žicu za transformatorske primjene?

Da, linija je dizajnirana za proizvodnju bakrene ravne žice visoke preciznosti za vodiče transformatora, magnetske žice i druge električne primjene.

2. Može li se integrirana linija za crtanje i valjanje za preciznu bakrenu ravnu žicu prilagoditi?

Da, GRM nudi prilagođena rješenja za proizvodne linije na temelju vašeg ulaznog materijala, dimenzija gotove žice i proizvodnih zahtjeva.

3. Koju točnost može postići postupak preciznog valjanja?

Sustav može postići toleranciju debljine do ±0,005 mm i toleranciju širine do ±0,01 mm za preciznu proizvodnju bakrene ravne žice.

4. Zašto odabrati integriranu liniju za crtanje i valjanje umjesto zasebnih strojeva?

Integrirana linija za proizvodnju ravne bakrene žice poboljšava učinkovitost, smanjuje rukovanje materijalom i osigurava stabilniju konzistenciju proizvoda.
