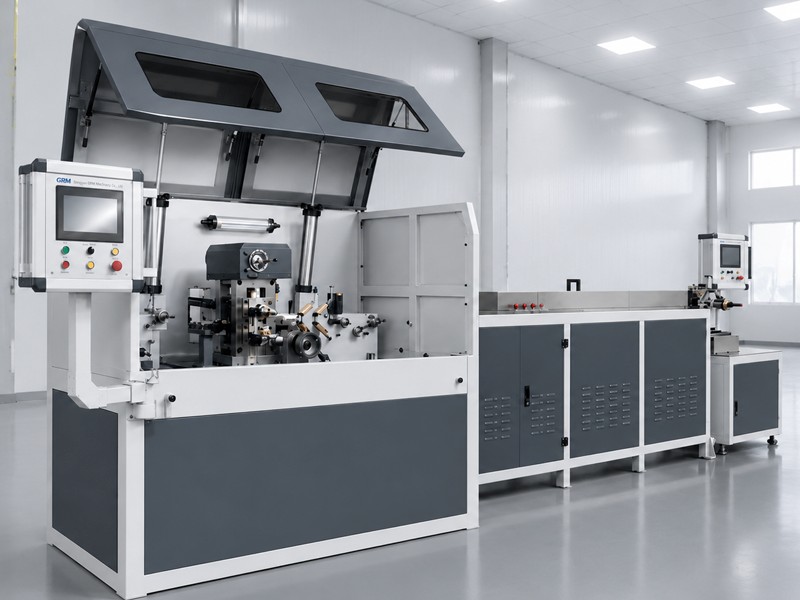

Jedinica za mikro valjanje pravokutne žice

GRM jedinica za mikro valjanje pravokutne žice dizajnirana je za precizno valjanje fine okrugle metalne žice u pravokutnu žicu visoke točnosti kroz kontinuirani višeprolazni proces hladnog valjanja.
Sustav je razvijen za proizvodnju fine pravokutne žice za minijaturne zavojnice, precizne vodiče za namatanje, komponente ravne žice medicinske vodilice, senzorske vodljive elemente i druge mikroprofilirane metalne dijelove koji zahtijevaju stabilne dimenzije i čisto stanje površine.
Kao specijalizirani proizvođač precizne opreme za valjanje, GRM nudi prilagođena rješenja za mikro valjanje za bakrenu žicu, žicu od legura i druge fine metalne materijale u skladu s različitim zahtjevima proizvodnje.

Pošaljite upit

Opis proizvoda

GRM Micro Rolling Unit dizajniran je za kontinuiranu pretvorbu fine okrugle žice uprecizna pravokutna žicas uskim rasponom debljine i visokim omjerom širine i debljine.

Proizvodni proces integrira aktivnu isplatu, deformaciju kotrljanja u više prolaza, sinkronizaciju napetosti, linijsku inspekciju dimenzija, opcijski sustav čišćenja i precizno namatanje kalema u jednu kontinuiranu proizvodnu sekvencu.

U usporedbi s konvencionalnom velikom opremom za valjanje, sustav mikro valjanja posebno je razvijen za vodiče male veličine gdje ponovljivost dimenzija, redukcijska stabilnost i kvaliteta površine izravno utječu na nizvodne procese oblikovanja, namotavanja i sastavljanja.

Proizvodna sposobnost

Oprema je prikladna za proizvodnju ultra-fine pravokutne žice i mikro ravnih vodiča sa strogom kontrolom tolerancije za visokovrijedne precizne primjene.

Tehnički parametri

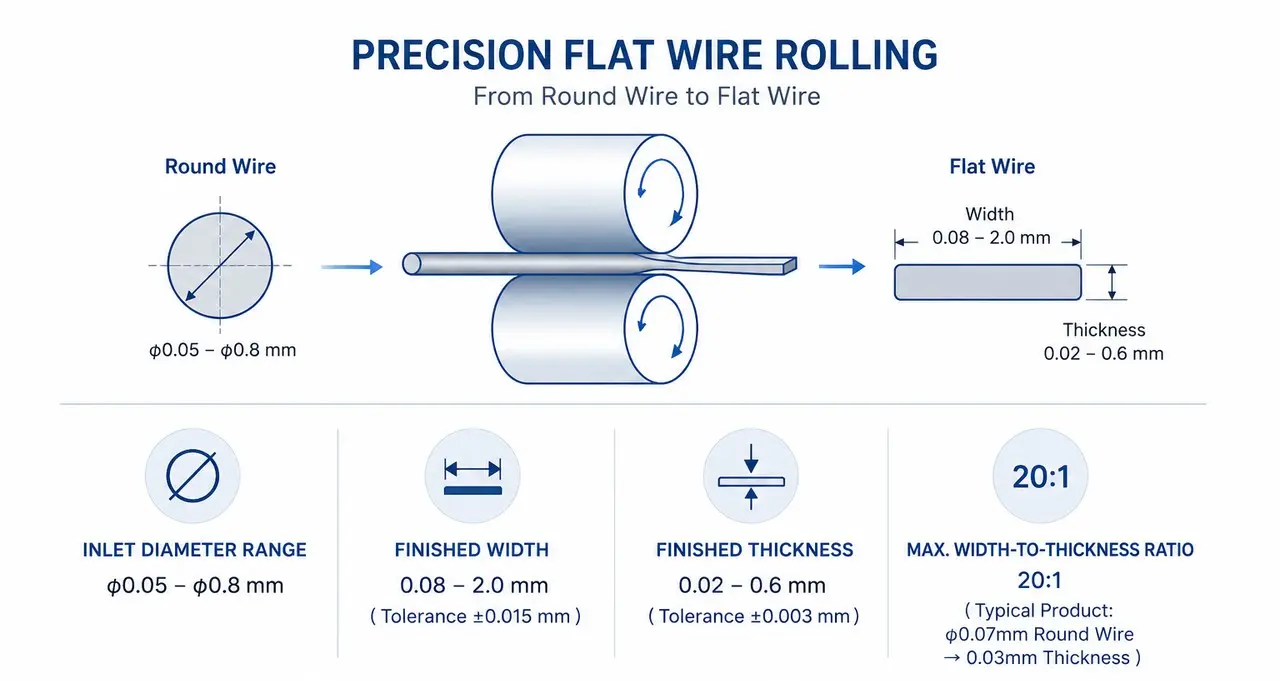

Tehnička stavka	Specifikacija/Dostupni podaci
Ulazni promjer žice	0,05-0,8 mm
Gotova širina	0,08-2,0 mm
Gotova debljina	0,02-0,6 mm
Maksimalni omjer širine/debljine	20:1.
Maksimalna brzina mehaničkog dizajna	200 m/min.
Hlađenje i podmazivanje	Rashladno hlađenje s filtracijskim cirkulacijskim sustavom
Kontrolni sustav	HMI radno sučelje s praćenjem proizvodnje u stvarnom vremenu
Konfiguracija stroja	Prilagođeno prema zahtjevima projekta

Standardni tijek proizvodnje

Aktivna isplata

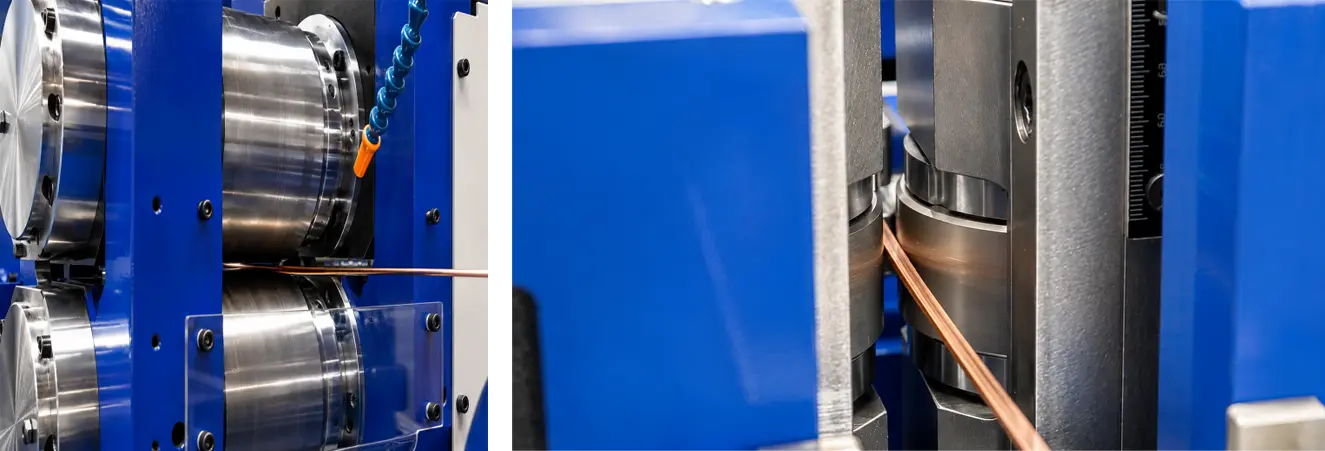

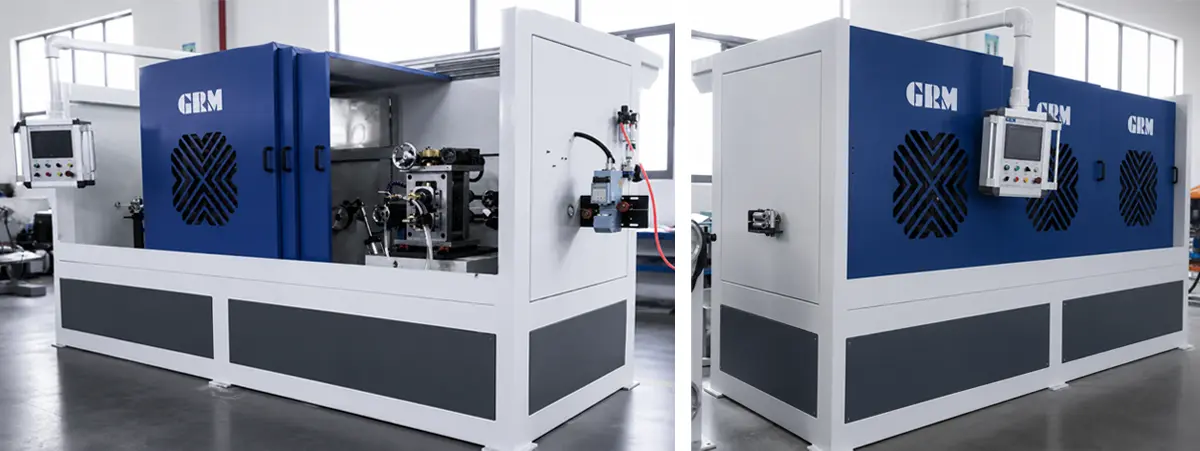

GRM160 valjaonica
Plesačica nakon valjaonice
Inline inspekcija
GRM90 valjaonica
Inline čišćenje + sušenje （opcionalno）

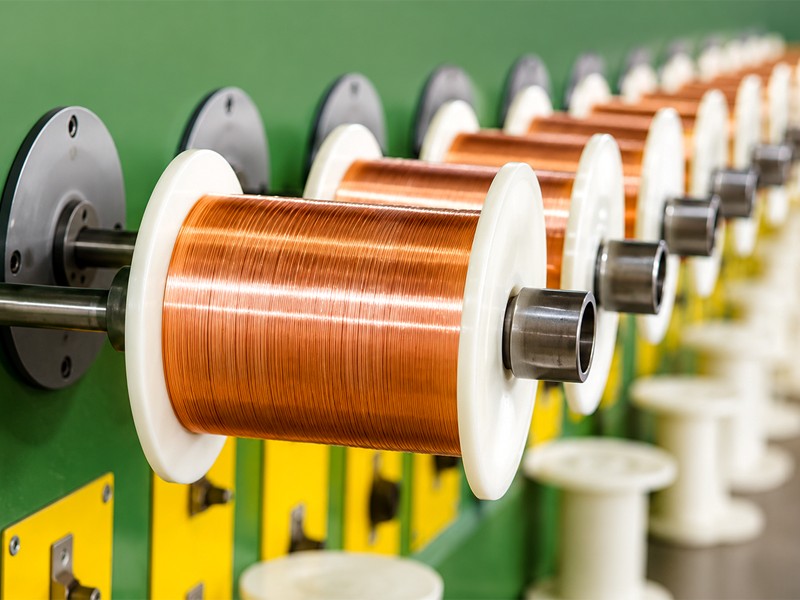

Spooler

Inteligentni sustav upravljanja

Centralizirani HMI operativni sustav za potpunu kontrolu linije
Praćenje brzine valjanja, napetosti i statusa proizvodnje u stvarnom vremenu
Brzi pristup podešavanju za korekciju valjanih parametara
Vizualni prikaz kompletnog slijeda procesa proizvodnje

Prijave

Jedinica za mikrovaljanje pravokutne žice naširoko se koristi u industrijama koje zahtijevaju fine pravokutne vodiče visoke preciznosti.

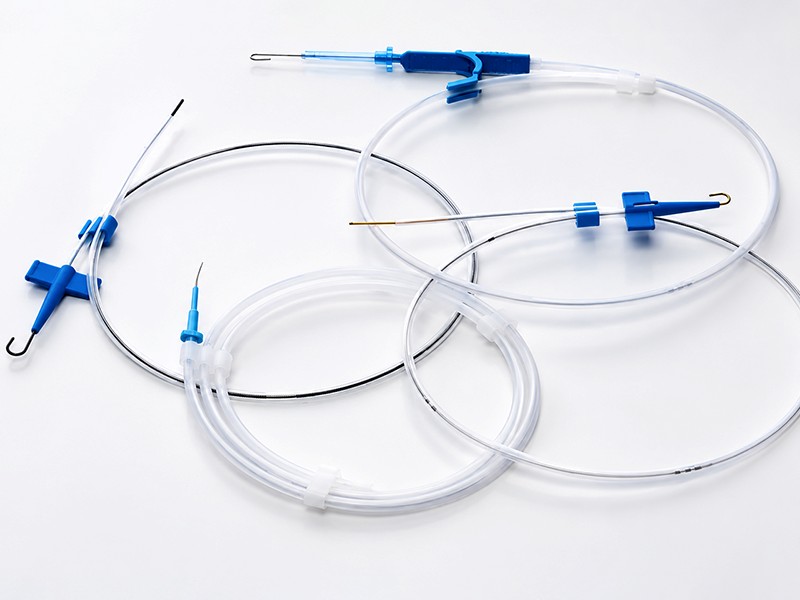

Medicinska vodilica ravna žica

Minijaturni vodiči namota transformatora

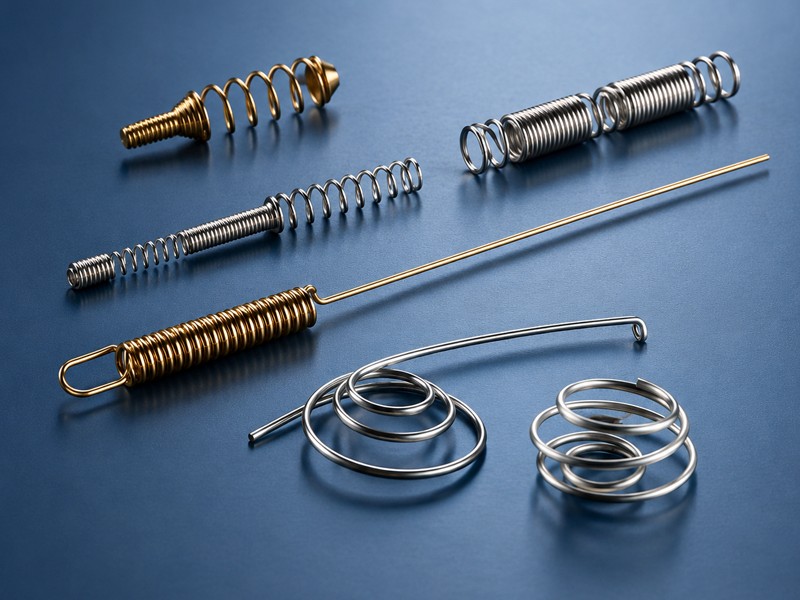

Precizne vodljive opružne komponente

Senzorski vodljivi elementi

Proizvodnja vodiča od legure visoke vrijednosti

Često postavljana pitanja za timove za nabavu i inženjering

Pitanje	Odgovor
Koji materijal može obraditi stroj?	Navedeni izvor posebno spominje bakrenu okruglu vučenu žicu. Ostale materijale treba pregledati prema stupnju, tvrdoći i rasporedu redukcije.
Može li se linija prilagoditi?	Da. GRM može prilagoditi raspored linije, točke inspekcije, specifikaciju preuzimanja i pomoćne sustave nakon što primi ciljni asortiman proizvoda.
Koji podaci su potrebni za ponudu?	Materijal, ulazni promjer žice, gotova širina/debljina, tolerancija, brzina proizvodnje, vrsta kalema, raspoloživi prostor i potrebni standardi.
Uključuje li linija inline čišćenje?	Da, opisani proces uključuje unutarnje čišćenje, sušenje i filtraciju tekućine za prskanje.
Može li GRM pružiti rješenje "ključ u ruke"?	Da. GRM može pružiti prilagođenu proizvodnu liniju, tehnički prijedlog, isporuku, upute za instalaciju, puštanje u rad i podršku u obuci.
Koji parametri još trebaju potvrdu?	Sila kotrljanja, instalirana snaga, dimenzije vodova, težina opreme, konačna standardna verzija, vrijeme isporuke i postupak preuzimanja.
