Što je fotonaponska vrpca i kako se proizvodi?

Što je PV ribon i kako se proizvodi?

PV vrpcaje ključni vodič za prijenos struje unutar fotonaponskih modula od kristalnog silicija. Obično se izrađuje od bakrenog osnovnog materijala visoke vodljivosti koji se podvrgava postupcima valjanja, žarenja i pokositrenja. Ovisno o njihovoj primjeni, PV vrpce se prvenstveno kategoriziraju u vrpce za međusobno povezivanje i vrpce sabirnica.

Vrpce za međusobno povezivanje povezuju susjedne solarne ćelije, provodeći struju koju ćelije generiraju do niza ćelija. Trake sabirnica, koje su općenito veće veličine, skupljaju struju iz nizova ćelija i usmjeravaju je na izlazne stezaljke modula ili razvodnu kutiju. Posljedično, dimenzionalna točnost vrpce, ravnost, ujednačenost premaza i mehanička svojstva izravno utječu na stabilnost procesa lemljenja i dugoročnu pouzdanost modula.

Zašto se bakrena žica mora smotati u ravnu vrpcu?

Tradicionalna okrugla bakrena žica ne može se koristiti izravno u PV modulima; potrebna je plastična deformacija kako bi se promijenio njegov oblik poprečnog presjeka, pretvarajući materijal iz okruglog profila u ravnu traku s preciznim omjerom širine i debljine.

U proizvodnji vrpci, temeljna funkcija procesa valjanja nije samo "spljoštiti bakrenu žicu", već postići stabilnu širinu, debljinu, kvalitetu rubova i ravnost kroz kontroliranu deformaciju. Fluktuacije u širini mogu utjecati na poravnanje lemljenja, nejednaka debljina utječe na konzistentnost električnog otpora, a loša ravnost može dovesti do nepravilnosti namotaja i nestabilnog pokositrenja u sljedećim koracima.

Stoga proces valjanja PV vrpce zahtijeva istodobnu kontrolu nad deformacijom materijala, koordinacijom napetosti, inspekcijom dimenzija i kvalitetom površine.

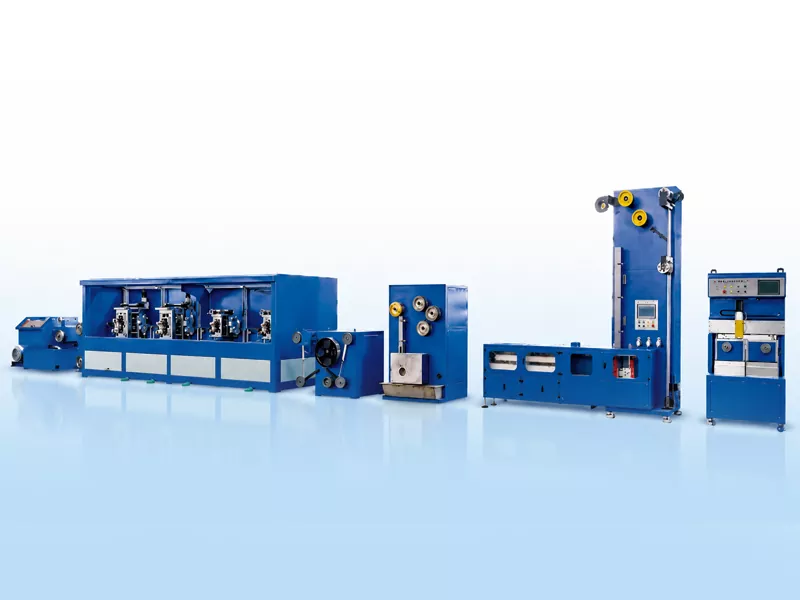

Proces proizvodnje PV trake

TipičnoLinija za proizvodnju PV trakakoristi TU1 bakrenu žicu bez kisika kao sirovinu. Kroz procese kao što su višestupanjsko izvlačenje žice, precizno valjanje, kontinuirano žarenje, obrada fluksom, vruće pokositrenje i automatsko namatanje, postiže se kontinuirana proizvodnja ravnih, pokositrenih vodljivih vrpci od okrugle bakrene žice.

Od bakrene žice do procesa proizvodnje PV vrpce

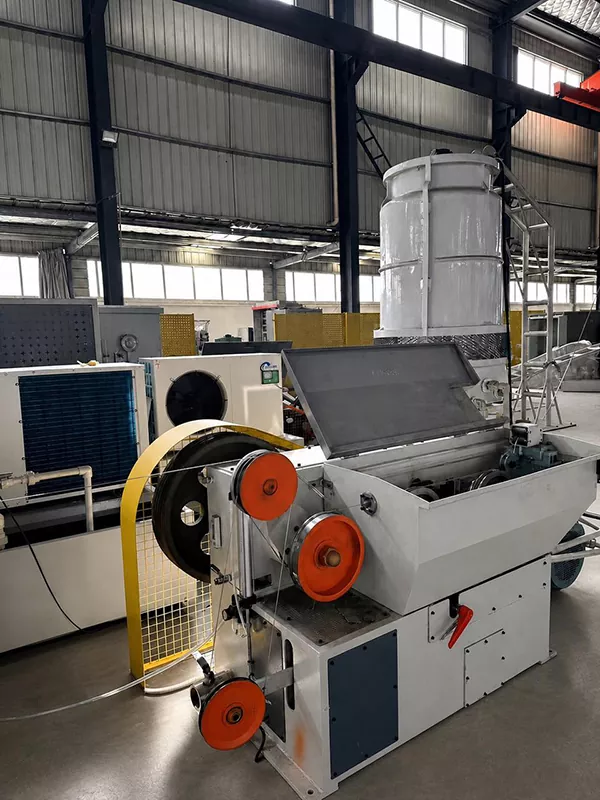

Stroj za crtanje

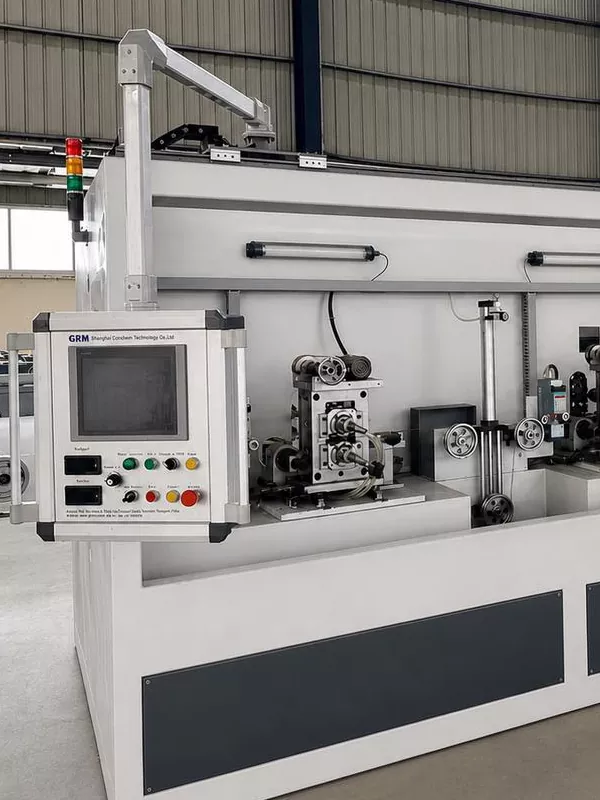

4 Stalak za role

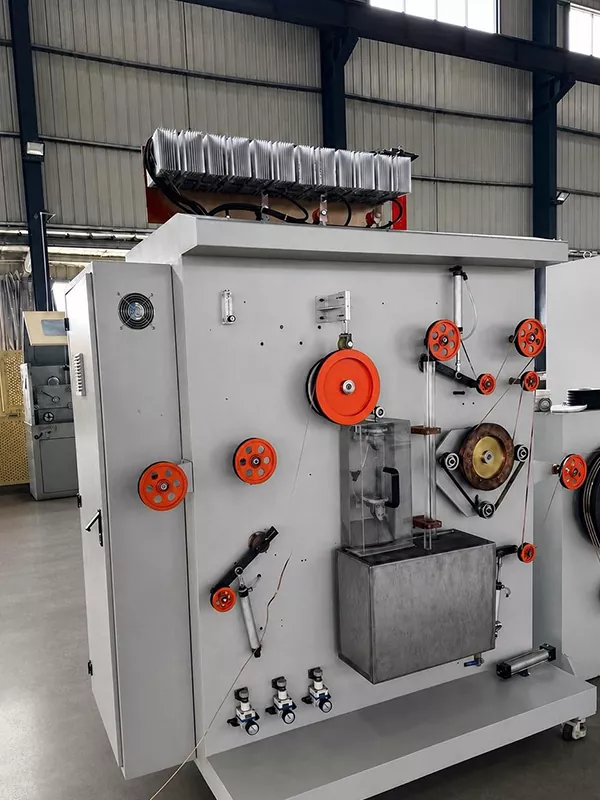

Žarenje

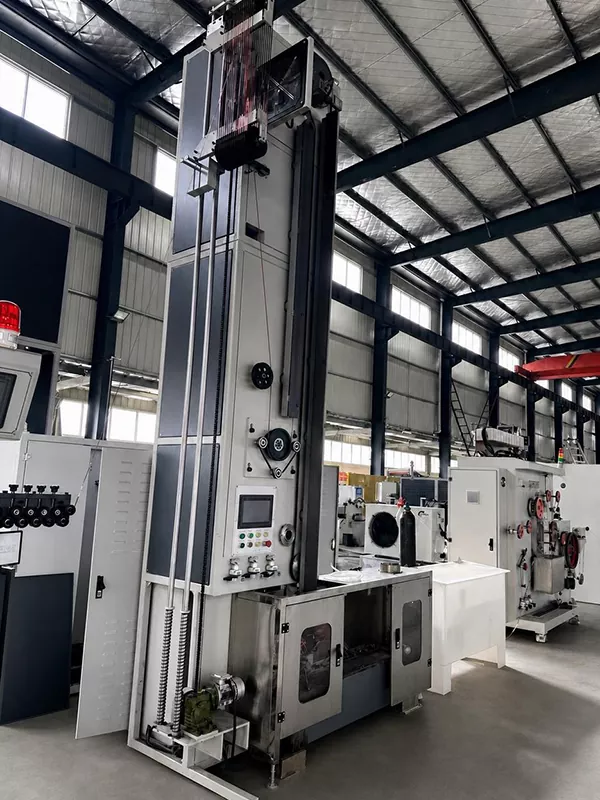

Kositreni premaz

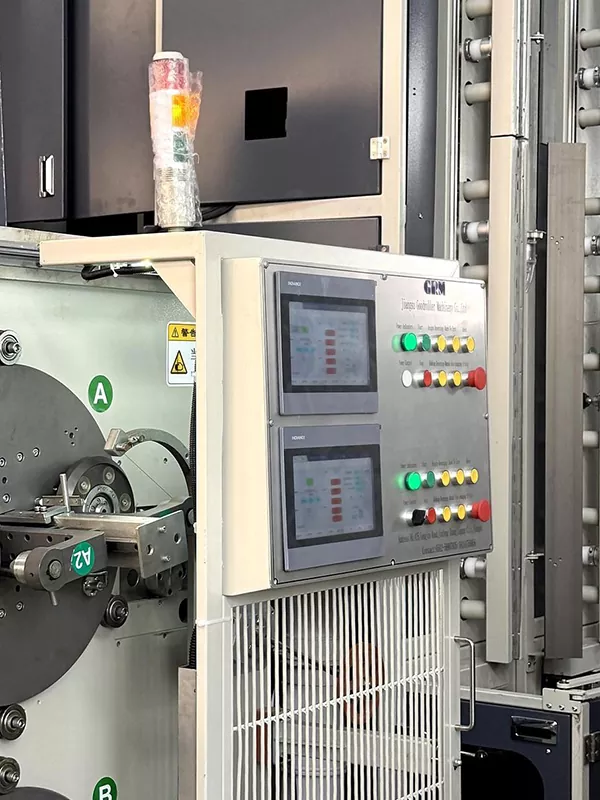

Automatska izmjena zavojnice

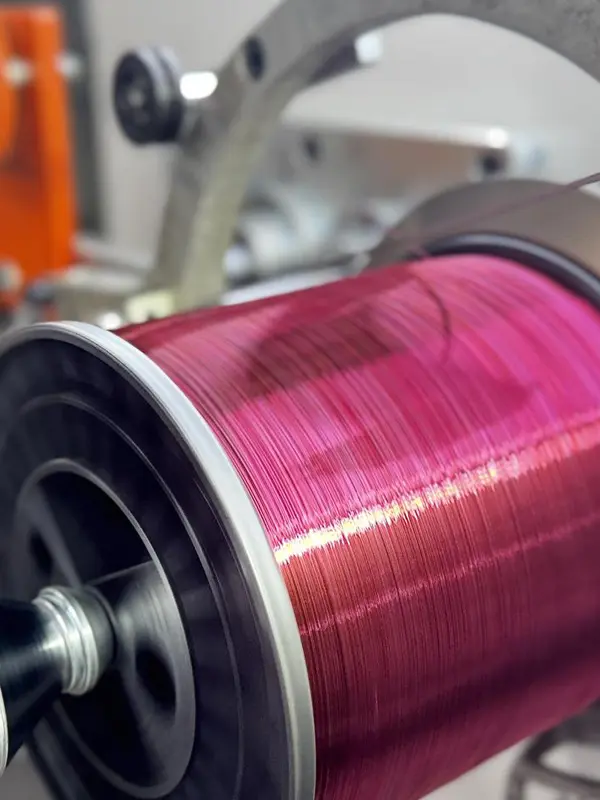

Precizno preuzimanje

Okrugla bakrena žica → Izvlačenje žice → Precizno valjanje → Žarenje → Tretman topilom → Pokositrenje vrućim potapanjem → Automatsko namotavanje

Ključni proizvodni izazovi

1. Kontrola širine i debljine

Širina i debljina vrpce određuju kontaktno područje lemljenja, postojanost električnog otpora i stabilnost rasporeda modula. Za proizvode širokih, tankih sabirnica, čak i manje fluktuacije tijekom valjanja se pojačavaju u kasnijim fazama pokositrenja i namotavanja.

2. Ravnost i ravnost trake

Ravnost i ravnost trake utječu na putanju tijekom pokositrenja, stabilnost napetosti i urednost namotavanja. Loša ravnost uzrokuje lutanje trake, što dovodi do neravnomjernog namotavanja ili zastoja za prilagodbe u kasnijim procesima.

3. Žarenje i mehanička svojstva

Valjane bakrene trake zahtijevaju žarenje kako bi se prilagodila njihova mehanička svojstva. Nedovoljno žarenje rezultira pretjeranom tvrdoćom, što otežava naknadno lemljenje i smanjenje naprezanja u modulu; obrnuto, prekomjerno žarenje može ugroziti stabilnost proizvodnje i konzistentnost dimenzija.

4. Ujednačenost limenog premaza

Pokositrenje vrućim umakanjem zahtijeva potpuno pokrivanje površine i rubova vrpce. Premaz koji je pretanak smanjuje sposobnost lemljenja, dok pretjerano debeli premaz povećava potrošnju materijala i može utjecati na konzistentnost dimenzija.

5. Konzistencija navijanja

Automatsko namatanje ne utječe samo na izgled proizvoda već i na njegovo naknadno pakiranje, transport i upotrebu. Čimbenici kao što su kontrola napetosti, servo pokretani mehanizmi pomicanja i metode promjene kalema određuju čvrstoću namotaja i poravnanje rubova.

Zašto je online mjerenje važno

U kontinuiranoj proizvodnji, ručne provjere na licu mjesta ne mogu pružiti pravovremenu povratnu informaciju o varijacijama širine i debljine koje se javljaju tijekom procesa valjanja. Online lasersko mjerenje nadzire odstupanja dimenzija u stvarnom vremenu i šalje podatke u sučelje operatera, omogućujući operaterima da brzo prilagode parametre procesa.

Za proizvođače fotonaponskih vrpci, vrijednost online inspekcije ne leži samo u otkrivanju nesukladnih proizvoda, već iu smanjenju varijacija od serije do serije i poboljšanju dosljednosti tijekom kontinuirane proizvodnje.

Tipičan asortiman proizvoda

Uobičajene gotove dimenzije za PV sabirnice kreću se od 3 do 8 mm širine i 0,2 do 0,4 mm debljine. Specifični zahtjevi u pogledu dimenzija, tolerancija, debljine prevlake kositra i mehaničkih svojstava određeni su dizajnom modula, procesima lemljenja i standardima proizvoda kupaca.

Zaključak

Proizvodnja PV vrpci nije proces koji uključuje jedan komad opreme; radije, to je kontinuirani, integrirani proces koji uključuje izvlačenje žice, valjanje, žarenje, pokositrenje, inspekciju i namatanje. Za proizvodnju visokoučinkovitih fotonaponskih modula, stabilne dimenzije vrpce, dobra ravnost, ujednačena prevlaka kositra i kontrolirana mehanička svojstva ključni su za osiguranje kvalitete lemljenja modula i dugoročne pouzdanosti.
