Kako proizvodnja okrugle žice MBB ima koristi od stroja za solarnu fotonaponsku vrpcu?

Unutar modernog pogona za proizvodnju solarnih ćelija, tanka bakrena žica, jedva deblja od ljudske vlasi, izvlači se, žari i oblaže preciznim slojem lema. Ovo je MBB (Multi-Busbar) okrugla žica, kritični interkonekt koji će prenositi struju od tisuća pojedinačnih fotonaponskih ćelija do ruba solarne ploče. Proizvodnja ove žice je čudo preciznog inženjerstva, gdje se dopuštena odstupanja mjere u mikronima, a dosljednost se ne može pregovarati. Svako odstupanje u promjeru, debljini premaza ili mehaničkim svojstvima može smanjiti učinkovitost cijele solarne ploče. Ovo je zahtjevan svijet proizvodnje fotonaponskih interkonekcija i ovdje Solarni PV Ribbon Machine dokazuje svoju bitnu vrijednost.

TheSolarni PV ribon strojje specijalizirani dio proizvodne opreme koji integrira više procesa u jednu kontinuiranu liniju. On izvlači žicu, kontrolira njezinu vlačnu čvrstoću kroz žarenje i nanosi jednoličan sloj lemljenja. Uvođenje solarnog PV Ribbon stroja u proizvodnu liniju MBB okrugle žice nije samo postupno poboljšanje; to je transformacija. Precizne kontrole stroja smanjuju varijaciju promjera, njegov napredni sustav žarenja osigurava konzistentna mehanička svojstva, a njegova tehnologija premaza osigurava jednoliku debljinu lemljenja po cijeloj dužini žice. Ova poboljšanja izravno se prevode u kvalitetniju MBB okruglu žicu, što zauzvrat dovodi do učinkovitijih solarnih panela i nižih troškova proizvodnje. Ovaj će članak istražiti specifične načine na koje solarni fotonaponski ribon stroj koristi MBB proizvodnji okrugle žice, ispitujući inženjerske principe, inovacije procesa i rezultate iz stvarnog svijeta koji ga čine nezamjenjivim alatom za solarnu industriju.

Sadržaj

• 1. Što je MBB okrugla žica i zašto je važna u solarnim panelima?
• 2. Što je solarni PV ribon stroj i kako radi?
• 3. Kako kontrola preciznog izvlačenja poboljšava dosljednost promjera žice?
• 4. Kako proces žarenja osigurava dosljedna mehanička svojstva?
• 5. Kako ujednačenost premaza smanjuje nedostatke i poboljšava povezivanje stanica?
• 6. Koje su proizvodne prednosti u stvarnom svijetu korištenja solarnog PV ribon stroja?
• 7. Često postavljana pitanja (FAQ)
• 8. Zaključak

1. Što je MBB okrugla žica i zašto je važna u solarnim panelima?

Da bismo razumjeli prednosti solarnog PV ribon stroja, prvo moramo razumjeti proizvod koji proizvodi: MBB okrugla žica. MBB, ili Multi-Busbar, odnosi se na arhitekturu ćelije gdje se višestruke tanke žice koriste za prikupljanje struje iz solarne ćelije, za razliku od tradicionalnog dizajna korištenja 3 ili 4 deblje, ravne trake. Ova je arhitektura značajan napredak u tehnologiji solarnih ćelija. Povećanjem broja sabirnica skraćuje se put prikupljanja struje, smanjujući serijski otpor i poboljšavajući ukupnu učinkovitost ćelije. Same žice moraju biti izuzetno fine - obično između 0,25 mm i 0,4 mm u promjeru - i presvučene su legurnom legurom kako bi se olakšalo spajanje na ćeliju.

Prijelaz na MBB okruglu žicu potaknut je neumoljivom težnjom za većom učinkovitošću solarnih ćelija. Smanjeno zasjenjenje od tanjih, okruglih žica povećava površinu ćelije za prikupljanje svjetlosti. Kraći put struje smanjuje gubitke otpora, a finiji korak omogućuje precizniju kontrolu električnog izlaza ćelije. Ove prednosti zajedno povećavaju učinkovitost solarnog panela za 1-2%, što je značajan dobitak na konkurentnom solarnom tržištu. Međutim, proizvodnja MBB okrugle žice znatno je zahtjevnija od tradicionalne trake. Manji promjer i potreba za ultra-preciznim promjerom i debljinom premaza zahtijevaju novu razinu proizvodnih mogućnosti.

Kvaliteta MBB okrugle žice ima izravan utjecaj na performanse i pouzdanost solarnog panela. Žica s nedosljednim promjerom imat će promjenjiv otpor, što dovodi do vrućih točaka i gubitka snage. Žica s neravnomjernim slojem lemljenja stvorit će slabe lemljene spojeve, smanjujući mehaničku čvrstoću i pouzdanost ploče. Žica s krivom vlačnom čvrstoćom može puknuti tijekom rukovanja. Zbog toga je proizvodnja MBB okrugle žice zahtjevan proces koji zahtijeva najnapredniju opremu. NaJiangsu Goodroller Machinery Co., Ltd., razvili smo solarni fotonaponski ribon stroj koji ispunjava ove zahtjevne zahtjeve, osiguravajući da je svaki proizvedeni metar MBB okrugle žice najviše kvalitete.

2. Što je solarni PV ribon stroj i kako radi?

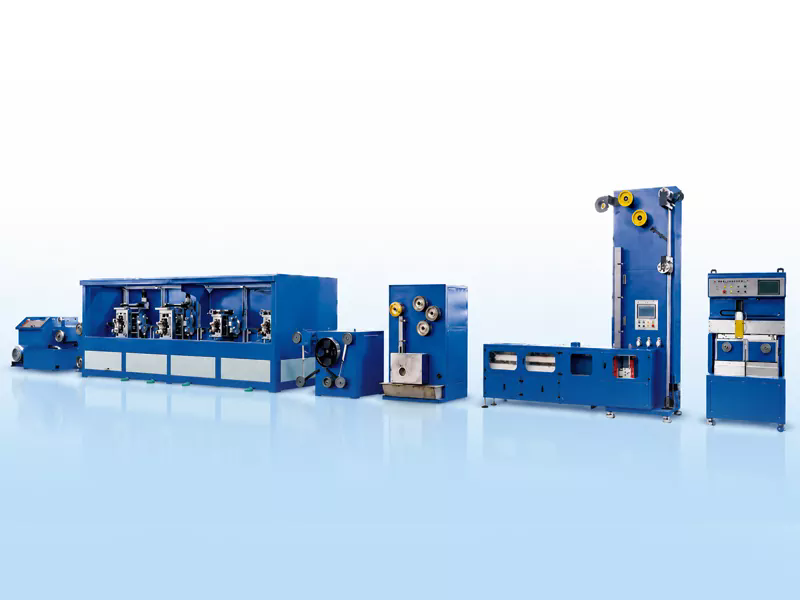

Stroj za solarnu fotonaponsku vrpcu specijalizirana je proizvodna linija dizajnirana za proizvodnju visokopreciznih žica za međusobno povezivanje koje se koriste u solarnim pločama, uključujući okruglu žicu MBB. To nije jednostavan stroj za izvlačenje žice; to je sofisticirani sustav koji integrira nekoliko kritičnih procesa u jednu, kontinuiranu proizvodnu liniju. Stroj se obično sastoji od četiri glavne faze: isplata, izvlačenje, žarenje i premazivanje. Proces započinje kalemom bakrene žice, koja se provlači kroz niz matrica za izvlačenje, pri čemu svaka smanjuje promjer do konačne specifikacije. Proces izvlačenja je kontroliran preciznim sustavom kontrole napetosti koji održava stalnu silu povlačenja, osiguravajući da se žica ne rastegne ili slomi.

Nakon faze izvlačenja, žica ulazi u dio za žarenje. Žarenje je postupak toplinske obrade koji ublažava unutarnja naprezanja izazvana postupkom izvlačenja, vraćajući duktilnost žice i kontrolirajući njezina mehanička svojstva, kao što su vlačna čvrstoća i istezanje. Sekcija za žarenje obično se sastoji od višezonske peći s preciznom kontrolom temperature, što omogućuje prilagodbu parametara žarenja kako bi se postigla željena svojstva žice. Žica zatim prolazi kroz dio za hlađenje prije ulaska u fazu presvlačenja. Premazivanje je kritičan korak, jer nanosi jednoličan sloj lemljene legure na žicu. Proces oblaganja obično se izvodi metodom uranjanja u vruće vrijeme, gdje žica prolazi kroz kupku rastaljenog lema. Temperatura kupke i brzina žice precizno se kontroliraju kako bi se osigurala stalna debljina premaza.

Jedna od ključnih značajki modernog solarnog PV ribon stroja je njegova integracija inteligentnih sustava upravljanja. Cijelu proizvodnu liniju nadzire i kontrolira PLC (Programmable Logic Controller) koji koordinira brzinu, napetost, temperaturu i debljinu premaza. To osigurava da se proizvodni parametri održavaju unutar uskih tolerancija potrebnih za visokokvalitetnu MBB okruglu žicu. Naša tvornica u GRM Rolling Mill dizajnirala je naš solarni PV ribbon stroj s fokusom na preciznost, pouzdanost i jednostavnost rada. Razumijemo da naši kupci trebaju stroj koji može dosljedno proizvoditi visokokvalitetnu žicu, a naš je stroj napravljen da pruži tu izvedbu.

3. Kako kontrola preciznog izvlačenja poboljšava dosljednost promjera žice?

Najkritičniji parametar u proizvodnji MBB okrugle žice je promjer žice. Čak i varijacija od nekoliko mikrona može utjecati na električna i mehanička svojstva žice, što dovodi do gubitka snage ili loma. Solarni fotonaponski ribon stroj postiže iznimnu konzistentnost promjera kombinacijom preciznih matrica za izvlačenje i napredne kontrole napetosti. Matrice za izvlačenje izrađene su od izuzetno tvrdih materijala, kao što su dijamant ili volfram karbid, i proizvedene su s ultrapreciznim dimenzijama. Kako žica prolazi kroz svaku matricu, njezin se promjer smanjuje za određeni iznos. Matrice su raspoređene u nizu, pri čemu svaka matrica malo više smanjuje promjer. Žica se također podmazuje tijekom procesa izvlačenja kako bi se smanjilo trenje i trošenje matrica.

Sustav kontrole napetosti druga je ključna komponenta kontrole promjera. Ako je napetost na žici prevelika, žica će se rastegnuti i postati tanja. Ako je napetost preniska, žica se neće pravilno izvući, što dovodi do varijacija u promjeru. Solarni PV Ribbon Machine koristi sustav kontrole napetosti zatvorene petlje koji kontinuirano nadzire napetost žice i prilagođava brzinu izvlačenja zatezanja kako bi se održala konstantna napetost. To osigurava da se žica izvlači dosljednom brzinom, što rezultira ujednačenim promjerom. Napetost se također kontrolira tijekom procesa žarenja, dok se žica provlači kroz peć. To sprječava savijanje ili lomljenje žice uslijed toplinskog širenja ili skupljanja.

Solarni PV ribon stroj obično može postići toleranciju promjera od +/- 2 mikrona, što je značajno bolje od +/- 10 mikrona koji su tipični za konvencionalne strojeve za izvlačenje žice. Ova poboljšana konzistencija ključna je za MBB okruglu žicu. Žica s dosljednim promjerom pruža dosljedan otpor, osiguravajući da solarna ćelija radi s optimalnom učinkovitošću. Također omogućuje pouzdanije spajanje na solarnu ćeliju, budući da je lemljeni spoj ujednačeniji. To rezultira pouzdanijom i učinkovitijom solarnom pločom. Naša je tvornica razvila vlastiti sustav kontrole napetosti koji je sposoban postići te niske tolerancije, pružajući našim kupcima visokokvalitetnu MBB okruglu žicu potrebnu za solarne ćelije sljedeće generacije.

4. Kako proces žarenja osigurava dosljedna mehanička svojstva?

Dok je promjer kritičan, mehanička svojstva MBB okrugle žice - njezina vlačna čvrstoća, rastegljivost i istezanje - jednako su važna. Ova svojstva određuju kako će se žica ponašati tijekom rukovanja, lemljenja i radnog vijeka solarne ploče. Ako je žica previše kruta, bit će teško rukovati njome i može se slomiti tijekom procesa lemljenja. Ako je žica premekana, može se objesiti ili se lako oštetiti. Proces žarenja je odgovoran za kontrolu ovih svojstava. Tijekom izvlačenja bakrena žica stvrdnjava, postaje tvrđa i lomljivija. Proces žarenja zagrijava žicu na određenu temperaturu, zatim je polako hladi, što rekristalizira metalna zrnca, smanjujući unutarnje naprezanje i vraćajući duktilnost žice.

U solarnom PV ribbon stroju, odjeljak za žarenje je precizno kontrolirana višezonska peć. Žica prolazi kroz nekoliko zona, svaka na različitoj temperaturi, kako bi se postigao željeni profil žarenja. Temperatura i brzina žice kroz peć određuju konačna mehanička svojstva. Peć je obično opremljena zaštitnom atmosferom, poput dušika ili vodika, kako bi se spriječila oksidacija žice tijekom procesa visoke temperature. Dio za hlađenje nakon peći također je dizajniran za postizanje određene brzine hlađenja, što dodatno utječe na strukturu zrna i mehanička svojstva.

Pogledajmo konkretan primjer: vlačna čvrstoća MBB okrugle žice obično je između 25 i 35 kg/mm². Ako se žica žari na vlačnu čvrstoću od 28 kg/mm², žica će imati dobru duktilnost i lako će se njome rukovati. Ako je žica nedovoljno žarena, vlačna čvrstoća može biti 40 kg/mm², što žicu čini lomljivom. Ako je žica previše žarena, vlačna čvrstoća bi mogla pasti na 20 kg/mm², čineći žicu premekanom. Precizna kontrola temperature Solar PV Ribbon Machine osigurava da je proces žarenja ponovljiv i dosljedan, što proizvođaču omogućuje proizvodnju žice s točnim mehaničkim svojstvima koja su potrebna. U Jiangsu Goodroller Machinery Co., Ltd., imamo veliko iskustvo u projektiranju odjeljka za žarenje solarnog PV ribon stroja, osiguravajući da naši kupci mogu proizvoditi MBB okruglu žicu sa potrebnim svojstvima.

5. Kako ujednačenost premaza smanjuje nedostatke i poboljšava povezivanje stanica?

Posljednji kritični korak u proizvodnji MBB okrugle žice je nanošenje sloja za lemljenje. Premaz ima dvije svrhe: štiti bakrenu žicu od korozije i olakšava spajanje na solarnu ćeliju. Premaz se mora nanijeti ravnomjerno i u odgovarajućoj debljini. Ako je premaz pretanak, možda neće pružiti odgovarajuću zaštitu ili stvoriti dobar lemni spoj. Ako je premaz predebeo, može smanjiti vodljivost žice i povećati troškove proizvodnje. Stroj za solarnu fotonaponsku vrpcu koristi postupak oblaganja vrućim umakanjem, gdje žica prolazi kroz kupku rastaljenog lema. Lem je obično legura kositar-olovo ili kositar-olovo-srebro, iako se također koriste i legure bez olova. Temperatura kupke i brzina žice se precizno kontroliraju kako bi se postigla željena debljina premaza.

Ujednačenost premaza postiže se kroz nekoliko mehanizama. Žica je prethodno očišćena i često topljena prije ulaska u kupku za lemljenje kako bi se osiguralo dobro vlaženje. Temperatura kupke se kontrolira unutar +/- 2°C kako bi se održala konzistentna viskoznost i površinska napetost. Žica se izvlači iz kade pod kontroliranim kutom, što pomaže u uklanjanju viška lema. Obložena žica zatim prolazi kroz sustav za brisanje, kao što je set zračnih noževa ili keramičkih brisača, kako bi se uklonio sav višak lema i osigurala jednolika prevlaka. Završno obložena žica se zatim hladi i namotava na kalem za namotavanje.

Sljedeća tablica sažima ključne procesne parametre za dio presvlačenja solarnog PV ribon stroja.

Jednoličan premaz koji daje solarni fotonaponski stroj za vrpcu bitan je za pouzdanost solarne ploče. Konzistentan premaz osigurava da je lemljeni spoj između žice i solarne ćelije čvrst i ujednačen, što osigurava dobar električni kontakt i mehaničku čvrstoću. Time se smanjuje rizik od kvara solarne ploče. U Jiangsu Goodroller Machinery Co., Ltd., optimizirali smo odjeljak za premazivanje našeg stroja za solarnu fotonaponsku vrpcu kako bismo isporučili premaz najviše kvalitete, osiguravajući da MBB okrugla žica naših kupaca ispunjava najzahtjevnije zahtjeve.

6. Koje su proizvodne prednosti u stvarnom svijetu korištenja solarnog PV ribon stroja?

Usvajanje solarnog PV ribon stroja za proizvodnju MBB okrugle žice donosi niz opipljivih proizvodnih prednosti. Te se koristi mogu mjeriti u smislu povećanog prinosa, poboljšane kvalitete proizvoda i smanjenih troškova proizvodnje. Ispitajmo specifične načine na koje solarni PV ribon stroj poboljšava proizvodni proces. Jedna od najznačajnijih prednosti je smanjenje stope otpada. Preciznost solarnog fotonaponskog ribon stroja, posebno njegovih kontrolnih sustava zatvorene petlje, smanjuje varijacije promjera, nedosljednosti žarenja i nedostatke premaza. To rezultira većim udjelom žice koja zadovoljava specifikacije, smanjujući količinu žice koja se mora odbaciti.

Još jedna prednost je povećanje brzine proizvodnje. Moderni solarni PV ribon stroj može raditi brzinom od 10-30 metara u minuti, što je znatno brže od starijih strojeva. Rad velike brzine, u kombinaciji s pouzdanošću stroja, povećava ukupnu propusnost proizvodne linije. To proizvođačima omogućuje da zadovolje rastuću potražnju za MBB okruglom žicom bez potrebe za ulaganjem u dodatne proizvodne linije. Solarni PV Ribbon Machine također nudi poboljšanu kontrolu procesa, omogućujući proizvođačima proizvodnju žice s dosljednim svojstvima, bez obzira na varijacije u sirovinama ili radnim uvjetima. To smanjuje potrebu za čestim prilagodbama procesa i provjerama kvalitete, dodatno poboljšavajući učinkovitost.

Stvarne prednosti korištenja solarnog PV ribon stroja ilustrirane su u sljedećoj tablici, koja uspoređuje izvedbu tipične konvencionalne proizvodne linije s linijom opremljenom solarnim PV ribbon strojem.

Ove brojke pokazuju da Solar PV Ribbon Machine nije samo inkrementalno poboljšanje; to je postupna promjena u proizvodnji MBB okrugle žice. Kombinacija poboljšane preciznosti, veće brzine i niže stope otpada dovodi do značajnog povećanja proizvodnje i smanjenja troškova proizvodnje. Za proizvođače MBB okrugle žice, ulaganje u solarni PV Ribbon Machine je strateški potez koji može povećati njihovu konkurentnost i profitabilnost. Naša tvornica u GRM Rolling Mill predana je pružanju našim kupcima najkvalitetnijih solarnih PV ribon strojeva, pomažući im da ostvare ove proizvodne prednosti u stvarnom svijetu.

7. Često postavljana pitanja (FAQ)

Pitanje 1: Koje promjere žice može proizvesti solarni fotonaponski stroj?

Odgovor: Tipični solarni fotonaponski ribon stroj može proizvesti MBB okruglu žicu u rasponu promjera, obično od 0,20 mm do 0,50 mm. Određeni raspon promjera ovisi o konfiguraciji stroja i korištenim kalupima. Naša tvornica u Jiangsu Goodroller Machinery Co., Ltd. nudi strojeve koji se mogu prilagoditi za proizvodnju određenih promjera, a također možemo ponuditi alate za širok raspon veličina. Najčešći promjeri za okruglu žicu MBB su 0,25 mm, 0,30 mm i 0,35 mm, no stroj se prema potrebi može prilagoditi i za druge veličine.

Pitanje 2: Koje vrste premaza za lemljenje može primijeniti solarni PV ribon stroj?

Odgovor: Stroj za solarnu fotonaponsku vrpcu može primijeniti različite premaze za lemljenje, uključujući standardne legure kositra i olova (SnPb), legure bez olova (kao što su SnAgCu, SnBi i SnAg) i prilagođene legure. Vrsta premaza određena je sastavom kupke za lemljenje. Stroj je dizajniran za rad s različitim legurama lemljenja podešavanjem temperature kupke i brzine žice. Naša tvornica može dati smjernice o najboljoj leguri za oblaganje za vašu specifičnu primjenu i može isporučiti potrebnu opremu.

Pitanje 3: Kako solarni PV ribon stroj obrađuje različite materijale žice?

Odgovor: Solarni fotonaponski ribon stroj prvenstveno je dizajniran za bakrenu žicu, koja je standardni materijal za fotonaponske spojne žice. Međutim, stroj može raditi i s drugim materijalima, poput posrebrenog bakra ili aluminija, uz odgovarajuće prilagodbe parametrima procesa. Postupci izvlačenja i žarenja možda će se morati modificirati za različite materijale, a postupak premazivanja mora se prilagoditi specifičnoj leguri za lemljenje. Naša tvornica može prilagoditi stroj kako bi zadovoljio vaše specifične zahtjeve za materijalom žice i premazom.

Pitanje 4: Koji je zahtjev za održavanje solarnog PV ribon stroja?

Odgovor: Solarni PV ribon stroj dizajniran je za pouzdan rad uz minimalno održavanje. Rutinsko održavanje uključuje čišćenje matrica za izvlačenje, provjeru sustava za kontrolu napetosti i praćenje stanja remena i ležajeva. Peć za žarenje također zahtijeva periodične preglede i kalibraciju temperaturnih senzora. Kupka za lemljenje zahtijeva redovito čišćenje i dopunjavanje legure za lemljenje. Naša tvornica nudi sveobuhvatan priručnik za održavanje i nudi tehničku podršku kako bi klijentima pomogli da njihovi strojevi rade uz vrhunske performanse.

Pitanje 5: Koji je tipični životni vijek solarnog PV ribon stroja?

Odgovor: Visokokvalitetni solarni PV ribon stroj može imati radni vijek od 10-15 godina ili više, ovisno o razini održavanja i uvjetima rada. Ključne komponente koje s vremenom mogu zahtijevati zamjenu uključuju matrice za izvlačenje, grijaće elemente peći za žarenje i komponente kupke za lemljenje. Naša tvornica u Jiangsu Goodroller Machinery Co., Ltd. pruža cijeli niz rezervnih dijelova i tehničke podrške kako bi osigurali da naši strojevi nastave pouzdano raditi tijekom cijelog radnog vijeka.

8. Zaključak

Solarni fotonaponski ribon stroj bitan je alat za proizvodnju visokokvalitetne MBB okrugle žice. Njegovo precizno izvlačenje, kontrolirano žarenje i sposobnosti ujednačenog premazivanja omogućuju proizvođačima da proizvode žicu s iznimnom postojanošću, što dovodi do smanjenog otpada, povećane brzine proizvodnje i boljeg konačnog proizvoda. Ulaganjem u solarni fotonaponski ribon stroj, proizvođači mogu zadovoljiti sve veću potražnju za visokoučinkovitim solarnim pločama, istovremeno smanjujući svoje proizvodne troškove i poboljšavajući svoj ekološki otisak. Prednosti stroja za solarnu fotonaponsku vrpcu protežu se izvan proizvodne linije; pridonose razvoju učinkovitijih i pouzdanijih solarnih panela, ubrzavajući prijelaz na budućnost održive energije.

U Jiangsu Goodroller Machinery Co., Ltd. predani smo unaprjeđenju tehnologije proizvodnje solarnih spojnih žica. Naši solarni PV ribon strojevi dizajnirani su s preciznošću, pouzdanošću i lakoćom rada, osiguravajući da naši kupci mogu proizvesti najkvalitetniju MBB okruglu žicu. Pozivamo vas da nas kontaktirate kako biste saznali više o našim strojevima i kako oni mogu koristiti vašim proizvodnim operacijama.

Kontaktirajte Jiangsu Goodroller Machinery Co., Ltd. danaskako biste otkrili kako naš solarni PV ribon stroj može transformirati vašu proizvodnju MBB okrugle žice.
