Zašto žarenje u solarnom PV ribbon stroju optimizira vodljivost bakra?

U pogonu za proizvodnju solarnih panela, kontinuirana bakrena vrpca — jedva šira od ljudske dlake — ulazi u solarni PV ribbon stroj brzinom od 30 metara u minuti. Bakrena vrpca na kraju će povezivati ​​pojedinačne solarne ćelije, prenoseći električnu struju generiranu fotonaponskim efektom. Učinkovitost ovog prijenosa struje ovisi o električnoj vodljivosti bakra. Poboljšanje vodljivosti od 1% na proizvodnoj liniji od 500 MW može se pretvoriti u dodatnih 5 MW električne energije isporučene u mrežu tijekom životnog vijeka sustava. Zbog toga proces žarenja unutar solarnog fotonaponskog stroja nije mali korak; to je kritična odrednica i kvalitete proizvoda i ekonomije sustava.

Proces žarenja u solarnom PV ribbon stroju pažljivo je kontrolirana toplinska obrada koja mijenja mikrostrukturu bakra. Ne radi se samo o zagrijavanju metala; radi se o preciznom upravljanju temperaturom, vremenom i atmosferom kako bi se postigla specifična struktura zrna koja maksimizira vodljivost. Proces ublažava unutarnje naprezanje uvedeno tijekom izvlačenja i valjanja, eliminira nedostatke kao što su dislokacije i prazna mjesta te potiče rast zrna koji smanjuje raspršenje elektrona. Svaka od ovih mikrostrukturnih promjena izravno poboljšava sposobnost bakra da provodi elektricitet. Ovaj će članak pružiti sveobuhvatnu tehničku analizu procesa žarenja u aSolarni PV ribon stroj, ispitujući fiziku vodljivosti, metalurške promjene koje se događaju tijekom žarenja, ključne procesne parametre i mjerljiva poboljšanja performansi vrpce koja rezultiraju.

Sadržaj

• 1. Fizika vodljivosti bakra: zašto je mikrostruktura važna
• 2. Što se događa unutar bakra tijekom žarenja?
• 3. Ključni procesni parametri peći za žarenje solarne PV trake
• 4. Kako žarenje utječe na mehanička svojstva i dugotrajnu pouzdanost
• 5. Kvantificiranje poboljšanja vodljivosti: od laboratorija do proizvodnje
• 6. Često postavljana pitanja (FAQ)
• 7. Zaključak

1. Fizika vodljivosti bakra: zašto je mikrostruktura važna

Električna vodljivost bakra nije fiksno svojstvo; ovisi o mikrostrukturi metala. U savršenom kristalu bakra, elektroni bi slobodno tekli kroz rešetku, a vodljivost bi bila iznimno visoka. U pravom bakru, tok elektrona je poremećen događajima raspršenja. Elektroni se raspršuju na fononima (toplinske vibracije rešetke), na nečistoćama i na kristalnim defektima kao što su granice zrna, dislokacije i prazna mjesta. Svaki događaj raspršenja smanjuje srednji slobodni put elektrona, što je prosječna udaljenost koju može prijeći prije nego što se otkloni. Što je srednji slobodni put kraći, vodljivost je manja. Cilj žarenja je povećati srednji slobodni put smanjenjem gustoće centara raspršenja.

Odnos između vodljivosti i mikrostrukture opisan je Matthessenovim pravilom koje kaže da je ukupni otpor metala zbroj doprinosa različitih mehanizama raspršenja: otpor zbog toplinskih vibracija, otpor zbog nečistoća i otpor zbog defekata. Na sobnoj temperaturi toplinski doprinos je fiksan. Doprinos nečistoća određen je čistoćom bakra. Doprinos defekta - uključujući granice zrna, dislokacije i prazna mjesta - je onaj koji se može kontrolirati žarenjem. Smanjenjem gustoće ovih nedostataka, žarenje izravno smanjuje otpor i povećava vodljivost.

Donja tablica sažima doprinos različitih mehanizama raspršenja otpornosti bakrene vrpce.

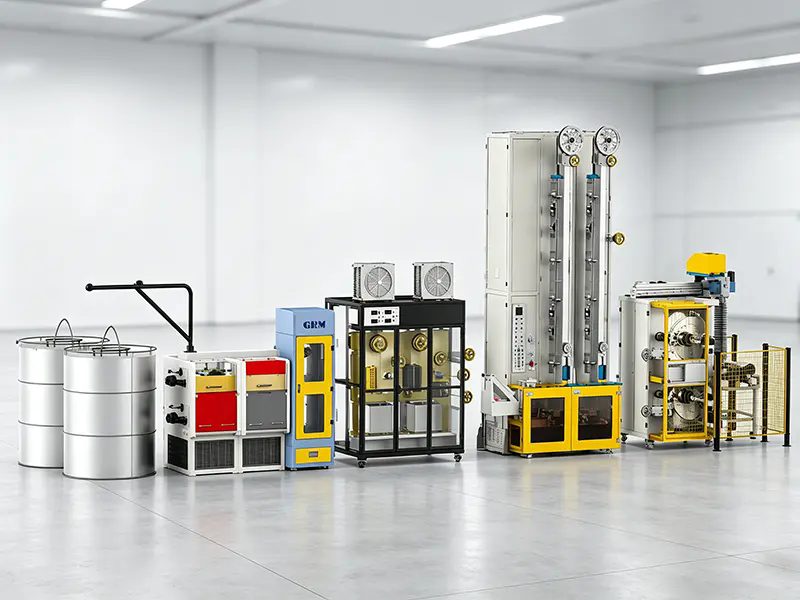

NaJiangsu Goodroller Machinery Co., Ltd., naš stroj za solarnu fotonaponsku vrpcu dizajniran je za isporuku preciznog toplinskog profila potrebnog za smanjenje doprinosa kvara otporu. Peć za žarenje nije samo grijač; to je alat za metaluršku obradu koji transformira mikrostrukturu bakrene vrpce iz napregnutog stanja bogatog defektima u opušteno stanje visoke vodljivosti. Sljedeći odjeljak objasnit će točno što se događa unutar bakra tijekom ove transformacije.

2. Što se događa unutar bakra tijekom žarenja?

Proces žarenja u solarnom fotonaponskom stroju odvija se u tri preklapajuća stupnja: oporavak, rekristalizacija i rast zrna. Svaki stupanj uključuje različit skup mikrostrukturnih promjena i svaki doprinosi poboljšanju vodljivosti. Razumijevanje ovih faza bitno je za optimizaciju parametara žarenja u stroju za vrpce.

Faza 1: Oporavak.Tijekom početne faze žarenja, temperatura se podiže do razine na kojoj atomi u bakrenoj rešetki imaju dovoljno pokretljivosti da se preurede. Primarna promjena tijekom oporavka je anihilacija točkastih defekata (prazna mjesta i međuprostori) i preuređivanje dislokacija u nižeenergetske konfiguracije. Dislokacije tvore stanice ili podzrna, a gustoća dislokacija unutar podzrna se smanjuje. Time se smanjuje raspršenje elektrona i poboljšava vodljivost bez promjene ukupne strukture zrna. Oporavak se događa na relativno niskim temperaturama, obično između 150°C i 250°C za bakar.

Faza 2: Rekristalizacija.Kako se temperatura dalje povećava, obično na 250-400°C, mikrostruktura prolazi kroz dramatičniju transformaciju. Nova zrna bez soja nukleiraju i rastu, konzumirajući stara, deformirana zrna. Gustoća dislokacija opada za nekoliko redova veličine. Struktura zrna je potpuno obnovljena. Ovaj stupanj ima najznačajniji utjecaj i na vodljivost i na mehanička svojstva. Nova zrna imaju jednake osi i oslobođena su unutarnjih naprezanja koja su nastala tijekom izvlačenja i valjanja.

Faza 3: Rast zrna.Nakon završetka rekristalizacije, daljnje zagrijavanje uzrokuje povećanje novih zrnaca. Time se smanjuje ukupna granična površina zrna, što dodatno smanjuje raspršenje elektrona i poboljšava vodljivost. Međutim, prekomjerni rast zrna može smanjiti mehaničku čvrstoću vrpce, tako da se proces žarenja mora optimizirati kako bi se uravnotežila vodljivost i mehanička izvedba. Donja tablica sažima temperaturne raspone i mikrostrukturne promjene za svaki stupanj.

U našem solarnom PV ribbon stroju, peć za žarenje podijeljena je u više zona, svaka s neovisnom kontrolom temperature. To nam omogućuje stvaranje preciznog toplinskog profila koji vodi bakar kroz svaki stupanj na kontrolirani način. Vrpca ulazi u peć na temperaturi okoline, zagrijava se do temperature rekristalizacije, drži se na toj temperaturi određeno vrijeme, a zatim se hladi kontroliranom brzinom. Cijeli proces odvija se u zaštitnoj atmosferi kako bi se spriječila oksidacija. Ova razina kontrole je ono što našem stroju za solarnu PV vrpcu omogućuje proizvodnju bakrene vrpce s optimalnom vodljivošću i mehaničkim svojstvima.

3. Ključni procesni parametri peći za žarenje solarne PV trake

Učinkovitost procesa žarenja ovisi o preciznoj kontroli nekoliko ključnih parametara. Ovi parametri međusobno djeluju, a promjena jednog često zahtijeva prilagođavanje ostalih. Sljedeći su najkritičniji parametri za peć za žarenje u solarnom PV ribbon stroju.

Profil temperature:Profil temperature definira temperaturu vrpce u svakoj točki duž peći. Uključuje brzinu zagrijavanja, vršnu temperaturu, vrijeme namakanja i brzinu hlađenja. Vršna temperatura određuje koje će se mikrostrukturne promjene dogoditi. Za bakrenu vrpcu, vršna temperatura je obično u rasponu od 300-500°C. Vrijeme namakanja na vršnoj temperaturi omogućuje dovršetak rekristalizacije i rasta zrna. Brzine zagrijavanja i hlađenja moraju se kontrolirati kako bi se izbjeglo uvođenje novih naprezanja.

Atmosfera:Atmosfera žarenja sprječava oksidaciju površine bakra. Čak i tanki sloj oksida može značajno povećati kontaktni otpor i smanjiti učinkovitost vrpce u solarnoj ćeliji. Atmosfera je obično mješavina vodika i dušika (koji stvara plin) ili čistog dušika. Sadržaj vodika pomaže u smanjenju zaostalog oksida na površini bakra. Sadržaj kisika mora se održavati ispod 10 ppm kako bi se spriječila oksidacija.

Brzina trake:Brzina kojom vrpca putuje kroz peć određuje vrijeme zadržavanja na svakoj temperaturi. Niža brzina povećava vrijeme namakanja, omogućujući potpuniju rekristalizaciju i rast zrna. Međutim, to također smanjuje stopu proizvodnje. Brzina mora biti optimizirana kako bi se uravnotežila produktivnost i kvaliteta.

Napetost vrpce:Napetost na vrpci dok prolazi kroz peć utječe na rast zrna i konačna mehanička svojstva. Previše napetosti može spriječiti rast zrna i unijeti nova naprezanja. Premala napetost može uzrokovati lutanje ili popuštanje vrpce. Napetost se pažljivo kontrolira sustavima isplate i preuzimanja.

Tablica ispod daje sažetak ključnih procesnih parametara i njihovih tipičnih radnih raspona za solarni PV ribon stroj.

U Jiangsu Goodroller Machinery Co., Ltd., naš solarni fotonaponski stroj opremljen je naprednim sustavima upravljanja koji omogućuju preciznu regulaciju svih ovih parametara. Peć je podijeljena u više zona, od kojih svaka ima neovisnu kontrolu temperature. Atmosfera se kontinuirano prati i kontrolira. Brzinom i zategnutošću ribona upravljaju servo pogonjeni sustavi. Ova razina kontrole osigurava da svaki metar ribona proizveden na našem stroju zadovoljava najviše standarde vodljivosti i pouzdanosti.

4. Kako žarenje utječe na mehanička svojstva i dugotrajnu pouzdanost

Iako je primarna svrha žarenja u solarnom PV ribbon stroju optimizacija električne vodljivosti, proces također ima značajan utjecaj na mehanička svojstva vrpce. Ova su svojstva jednako važna za dugoročnu pouzdanost solarne ploče. Vrpca s visokom vodljivošću, ali slabom mehaničkom čvrstoćom bit će sklona lomu tijekom međusobnog povezivanja ćelija i tijekom toplinskog ciklusa u polju. Proces žarenja stoga mora biti optimiziran kako bi se postigla ravnoteža između vodljivosti i mehaničkih svojstava.

Mehanička svojstva bakrene vrpce određena su zrnastom strukturom. Finozrnata struktura ima visoku čvrstoću, ali manju vodljivost zbog velike gustoće granica zrna. Krupnozrnata struktura ima veću vodljivost, ali nižu čvrstoću. Proces žarenja omogućuje nam prilagođavanje strukture zrna kako bismo postigli optimalnu ravnotežu za specifičnu primjenu. Na primjer, vrpca koja će biti izložena velikom mehaničkom naprezanju tijekom sastavljanja može zahtijevati finiju zrnatu strukturu i veću čvrstoću, dok vrpca koja će raditi u okruženju visoke temperature može zahtijevati grublju zrnatu strukturu i veću vodljivost.

Proces žarenja također ublažava unutarnja naprezanja nastala tijekom izvlačenja i valjanja. Ovi stresovi mogu uzrokovati iskrivljenje ili savijanje vrpce tijekom naknadne obrade, što dovodi do neusklađenosti i lošeg kontakta sa solarnom ćelijom. Ublažavanjem ovih naprezanja, žarenje poboljšava dimenzionalnu stabilnost vrpce, čineći je lakšom za rukovanje i sastavljanje. Ovo je osobito važno za tanke vrpce, koje su osjetljivije na deformacije izazvane naprezanjem. Donja tablica sažima učinak žarenja na ključna mehanička svojstva bakrene vrpce.

U našoj smo tvornici proveli opsežna ispitivanja kako bismo optimizirali parametre žarenja za različite specifikacije ribona. Otkrili smo da kontrolirani proces žarenja može povećati vodljivost bakrene vrpce za 3-5% uz zadržavanje dostatne mehaničke čvrstoće za pouzdano rukovanje i sastavljanje. Ovo poboljšanje izravno se pretvara u veću učinkovitost solarnih panela i manje gubitke energije. Naš solarni fotonaponski ribon stroj dizajniran je za dosljednu isporuku ove razine performansi, seriju za serijom.

5. Kvantificiranje poboljšanja vodljivosti: od laboratorija do proizvodnje

Poboljšanje vodljivosti postignuto žarenjem u solarnom PV ribbon stroju može se kvantificirati korištenjem standardnih tehnika mjerenja. Najčešća metoda je mjerenje sonde u četiri točke, kojom se mjeri otpor poznate duljine vrpce. Iz otpora i površine poprečnog presjeka može se izračunati otpor. Vodljivost je recipročna vrijednost otpora i često se izražava kao postotak međunarodnog standarda za žareni bakar (IACS). Čisti žareni bakar ima vodljivost od 100% IACS.

Sljedeća tablica prikazuje podatke iz našeg laboratorija koji pokazuju vodljivost bakrene vrpce prije i nakon žarenja u različitim uvjetima. Podaci pokazuju da proces žarenja dosljedno poboljšava vodljivost, a da poboljšanje ovisi o specifičnim korištenim parametrima.

Ovi podaci pokazuju da žarenje može poboljšati vodljivost bakrene vrpce do 5,5% u usporedbi s izvučenim stanjem. U solarnoj ploči ovo se poboljšanje izravno pretvara u smanjene otporne gubitke i veću izlaznu snagu. Za proizvodnu liniju od 500 MW, poboljšanje vodljivosti vrpce od 5% može povećati godišnju proizvodnju energije za približno 25 GWh. Ovo je značajna ekonomska korist koja naglašava važnost procesa žarenja u solarnom PV ribbon stroju. U GRM-u blisko surađujemo s našim kupcima kako bismo optimizirali parametre žarenja za njihove specifične specifikacije ribona i proizvodne zahtjeve.

6. Često postavljana pitanja (FAQ)

Pitanje 1: Koja je optimalna temperatura žarenja za bakrenu vrpcu u solarnom fotonaponskom stroju za vrpcu?

Odgovor: Optimalna temperatura žarenja ovisi o specifičnoj leguri bakra, debljini vrpce i željenoj ravnoteži između vodljivosti i mehaničke čvrstoće. Za vrpcu od čistog bakra, optimalna temperatura je obično u rasponu od 350-450°C. Na nižim temperaturama rekristalizacija možda neće biti potpuna, a poboljšanje vodljivosti bit će ograničeno. Na višim temperaturama, prekomjerni rast zrna može smanjiti mehaničku čvrstoću vrpce. Naša tvornica može dati posebne preporuke na temelju vaših zahtjeva.

Pitanje 2: Zašto je potrebna zaštitna atmosfera tijekom žarenja?

Odgovor: Potrebna je zaštitna atmosfera kako bi se spriječila oksidacija površine bakra tijekom žarenja. Na povišenim temperaturama bakar lako reagira s kisikom stvarajući bakrov oksid. Čak i vrlo tanak sloj oksida može značajno povećati kontaktni otpor vrpce, smanjujući učinkovitost solarne ćelije. Zaštitna atmosfera, obično mješavina dušika i vodika, istiskuje kisik i održava površinu bakra čistom i bez oksida.

Pitanje 3: Kako žarenje utječe na mehaničku čvrstoću bakrene vrpce?

Odgovor: Žarenje smanjuje mehaničku čvrstoću bakrene vrpce dok povećava njenu rastezljivost. Vlačna čvrstoća obično se smanjuje sa 350-450 MPa na 200-300 MPa, dok rastezanje raste sa 2-5% na 15-30%. Ovo smanjenje čvrstoće je prihvatljivo za većinu aplikacija solarne vrpce, jer je vrpca podržana solarnim ćelijama i inkapsulantom. Povećana duktilnost je korisna jer čini vrpcu manje sklonom pucanju tijekom rukovanja i toplinskog ciklusa.

Pitanje 4: Može li se postupak žarenja koristiti za druge metale osim bakra?

Odgovor: Da, postupak žarenja može se koristiti za druge metale, uključujući aluminij, srebro i zlato. Međutim, optimalna temperatura i atmosfera bit će različite za svaki metal. Bakar je najčešći materijal za solarnu PV vrpcu zbog svoje izvrsne vodljivosti i relativno niske cijene. Naš solarni PV ribbon stroj dizajniran je prvenstveno za bakrenu vrpcu, ali možemo prilagoditi peć za žarenje za druge materijale ako je potrebno.

Pitanje 5: Kako brzina vrpce utječe na proces žarenja?

Odgovor: Brzina vrpce određuje vrijeme zadržavanja vrpce u peći za žarenje. Niža brzina povećava vrijeme namakanja, omogućujući potpuniju rekristalizaciju i rast zrna, što poboljšava vodljivost. Međutim, manja brzina također smanjuje stopu proizvodnje. Optimalna brzina je ravnoteža između kvalitete i produktivnosti. Naš solarni PV ribon stroj opremljen je servo pogonjenim sustavom kontrole brzine koji omogućuje precizno podešavanje brzine ribona za postizanje željenog rezultata žarenja.

7. Zaključak

Proces žarenja u stroju za solarnu fotonaponsku vrpcu kritičan je korak u proizvodnji visokoučinkovite fotonaponske vrpce. Preciznom kontrolom temperature, atmosfere i vremena zadržavanja, peć za žarenje transformira mikrostrukturu bakrene vrpce, smanjujući nedostatke i povećavajući veličinu zrna. Ove mikrostrukturne promjene izravno poboljšavaju električnu vodljivost vrpce, smanjujući otporne gubitke i povećavajući izlaznu snagu solarne ploče. Proces također poboljšava mehanička svojstva vrpce, čineći je elastičnijom i lakšom za rukovanje. U Jiangsu Goodroller Machinery Co., Ltd., naš solarni fotonaponski stroj za vrpce dizajniran je za isporuku preciznog toplinskog profila potrebnog za dosljedno i pouzdano postizanje ovih rezultata.

Ako želite poboljšati učinkovitost i pouzdanost proizvodnje svoje solarne vrpce, naš tim je spreman pomoći vam. Nudimo niz modela solarnih PV ribon strojeva s naprednim pećima za žarenje, preciznom kontrolom atmosfere i servo upravljanim sustavima brzine i napetosti. Kontaktirajte nas već danas kako bismo razgovarali o vašim specifičnim zahtjevima i saznali kako vam naša tehnologija može pomoći da optimizirate vodljivost bakra i ukupne proizvodne performanse.

Kontaktirajte Jiangsu Goodroller Machinery Co., Ltd. danaskako biste saznali više o našem stroju za solarnu fotonaponsku vrpcu i kako naša tehnologija žarenja može poboljšati vašu učinkovitost proizvodnje.
