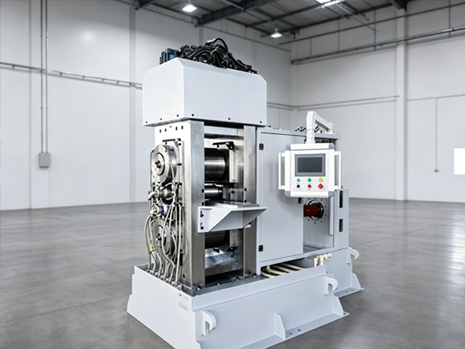

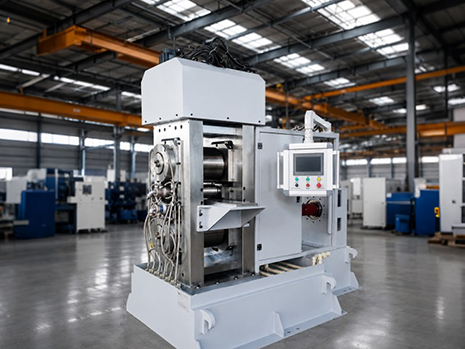

4 visoka reverzibilna valjaonica za uske trake

Visoke reverzibilne valjaonice za uske trake GRM-S 4 iz tvornice GRM Rolling Mill dizajnirane su zaprecizno valjanje uskih traka ispod 140 mm širine. Opremljen reverzibilnom strukturom valjanja, PLC-om, zaslonom osjetljivim na dodir i servo sustavom upravljanja, mlin omogućuje višeprolazno valjanje materijala za proreze s izvrsnom preciznošću debljine, ravnosti trake i kvalitete rubova. To je idealno rješenje za aplikacije visoke vrijednosti koje zahtijevaju i preciznost i fleksibilnost proizvodnje.

Pošaljite upit

Opis proizvoda

GRM glodalice s jednim postoljem prikladne su za precizno valjanje različitih materijala uključujući silikonski čelik, nehrđajući čelik, aluminijske legure i legure titana. Reverzibilni način valjanja omogućuje fleksibilno planiranje prolaza prema svojstvima materijala i ciljanoj debljini.

S kompaktnim izgledom i visokim omjerom cijene i učinka, mlin je posebno prikladan za proizvodnju malih do srednjih serija, aplikacije za istraživanje i razvoj i obradu s više specifikacija.

4-high narrow strip reversing mill overview

4-high reversing mill main unit with work and backup rolls

Narrow strip reversing mill for stainless steel rolling

Silicon steel narrow strip rolling on 4-high reversing mill

Aluminum alloy narrow strip reversing rolling

Primjenjivi materijali

Srebro i trake od srebrne legure

Trake od aluminijske legure

Obložene trake na bazi aluminija

Trake od nehrđajućeg čelika

Silikonske čelične trake

Legura titana i trake obložene titanom

Konfiguracija

Jedna prihvatna platforma na ulaznoj i izlaznoj strani

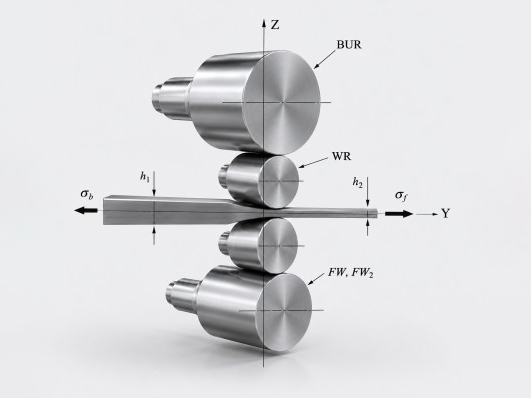

4-visoka glavna jedinica valjaonice

Neovisno pokretani gornji i donji valjci za asinkrono kotrljanje

PLC + HMI + Servo integrirani sustav upravljanja

Silver alloy and titanium strip rolling on narrow strip mill

Tehnički podaci

Vrsta postolja	4-visoki reverzibilni mlin s jednim postoljem
Ulazna debljina	0,5 – 10 mm
Izlazna debljina	0,2 – 0,8 mm
Širina trake	100 – 140 mm
Tolerancija debljine	±0,015 mm
Podmazivanje ležajeva	Automatsko podmazivanje uljem zatvorenog kruga
Promjer rezervne role	Φ300 × 200 mm
Promjer radnog valjka	Φ120 × 200 mm
Brzina dizajna	0 – 0,4 m/s
Rolling Force	≥ 80 T

Prednosti

Reverzibilni kotrljajući dizajn

Fleksibilna kontrola prolaza za različite materijale i raspone debljina.

Kontrola visoke preciznosti

4 visoke reverzibilne valjaonice za uske trake opremljene su potpunim servo pogonom i PLC sustavom upravljanja, postižući točnost debljine do ±0,015 mm.

Kompaktan dizajn postolja mlina

Izgled jednog stalka s malom površinom, idealan za proizvodnju malih i srednjih serija s više specifikacija proizvoda.

Mogućnosti

Elektromagnetski sustav grijanja role (150–250°C)

Omogućuje prebacivanje između načina hladnog valjanja i toplog valjanja.

Struktura pretvorbe 4-high u 2-high

Rezervirano za buduće proširenje procesa i primjene vrućeg valjanja.

FAQ

P1: Koja je najveća širina trake?

GRM: Maksimalna širina trake je 140 mm, dizajnirana za precizne primjene uskog valjanja trake.

P2: Može li mlin prerađivati nehrđajući čelik i silikonski čelik?

GRM: Da. Naše 4 visoke reverzibilne valjaonice za uske trake posebno su prikladne za materijale koje je teško valjati kao što su nehrđajući čelik i silikonski čelik.

P3: Može li mlin raditi s linijama za žarenje ili dekapiranje?

GRM: Da. GRM može pružiti integrirana rješenja uključujući linije za žarenje, sustave za dekapiranje i opremu za rukovanje zavojnicama.

GRM je specijaliziran za precizna rješenja za valjanje uskih traka, pružajući opremu visoke točnosti, pouzdanosti i isplativosti. Uz rotirajuće glodalice s jednim postoljem, nudimo i kompaktne valjaonice s više postolja, kontinuirane valjačke linije i prilagođene sustave za obradu metala.
Kontaktirajte nas već danas za prilagođeno rješenje valjanja za vaše zahtjeve materijala i proizvodnje.
